怎么判別電路圖的電壓等級
什么是電路圖電壓等級，怎么查看？
電工圖紙上是能夠一眼看出電壓的不同，下面就給咱們詳細介紹一下。 直接電壓標示 大部分的電工電氣原理圖中，電壓等級是直接運用數字標明的，無論是220V，380V，仍是直流， 24V，12V，38V等，都會直接用數字標明給人以直觀的感受。

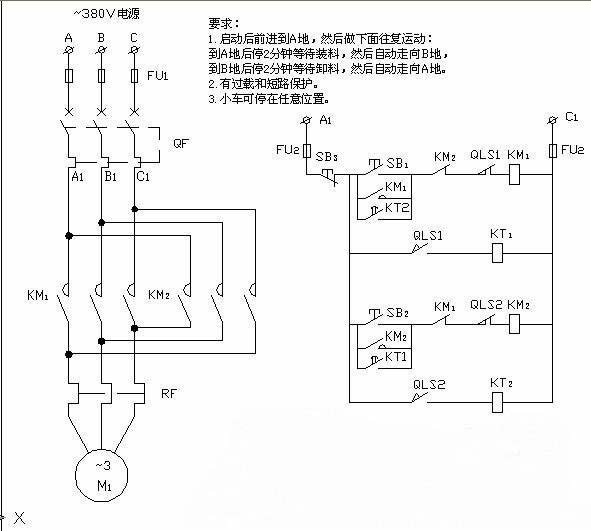

比方上面這張圖來講，在圖紙上面標明380V電源，其中380V電源 運用字母標明 三相電源還能夠運用字母來標明，假如在一個電氣原理圖中，咱們看到L1L2L3，那么這個原理圖所 運用的供電就為三相電380V，假如電氣原理圖中所用的字母為LN兩個字母，那么咱們就能判別出所 運用的電壓為220V。 所以這種辦法也是比較簡單，有的三相電還會運用ABC3個字母來標明，可是咱們不能看到三根線， 就說它是三相電，由于有時候地線也是和火零線一同走下去的。
怎么判別電路圖的電壓等級

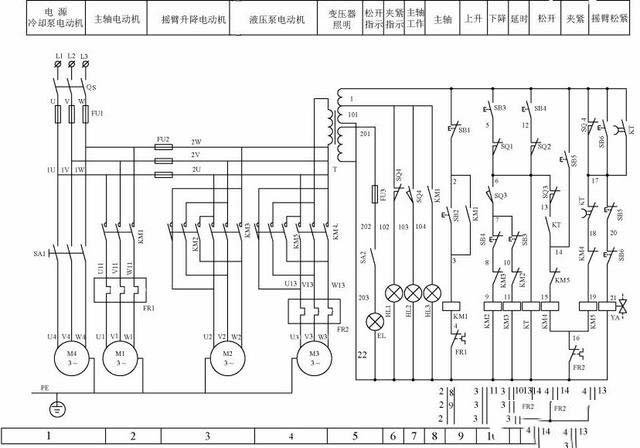

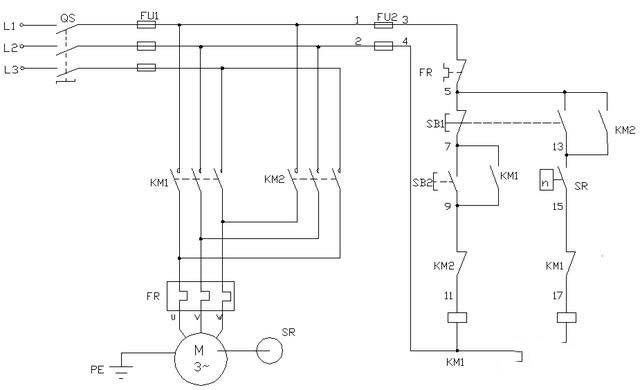

檢查用電負載相數 還有一種辦法就是檢查負載，通過負載的相線數就能判別出電路圖中電壓等級，比方電路圖中有一臺 電動機，不清楚它的電壓等級，可是檢查有三根線進入，而且電動機的符號為3～，這就標明這是一 臺三相電機。
假如電路中是一根線連接負載另一根線到另外一根回路中，這種狀況咱們不能盲目判別，由于線電壓 也是380V，只能多調查幾個用電?或許負載來判別。
總歸一張電路圖中，咱們會有很多種辦法來判別電路圖的電壓等級
