NB電表遠程抄表方案 NB-IoT抄表方案 NB-IoT電表全無線抄表方案

三相DTZY1823費控智能電能表

（可內置2G、4G或NB模塊）

三相DTZY1823費控智能電能表

（可內置2G、4G或NB模塊）

三相DTZY1823費控智能電能表

（可內置2G、4G或NB模塊）

三相DTZY1823費控智能電能表

（可內置2G、4G或NB模塊）

移動基站

工廠1

工廠3

工廠4

工廠2

（NB-IoT遠程抄表 NB遠程抄表 2G遠程抄表 4G遠程抄表）

NB-IoT電表/4G電表?遠程抄表方案

電表內置通訊模塊，每個模塊均需一張手機SIM卡，電表直接通過自身模塊將數據發送到后臺主站（云平臺），不需要通過其他采集設備和集中器。

工廠電表安裝分散怎么辦？

此方案不受安裝距離限制，可通過內置2G、4G或NB模塊的三相費控表與移動信號基站進行無線傳輸，不管工廠表計是安裝在不同的區域還是不同城市，都可輕松實現穩定快速的遠程抄表功能并通過配套的遠程集抄系統進行管理。

城市A

城市C

城市D

城市B

三相DTZY1823費控智能電表

（可內置2G、4G或NB模塊）

三相DTZY1823費控智能電表

（可內置2G、4G或NB模塊）

三相DTZY1823費控智能電表

（可內置2G、4G或NB模塊）

三相DTZY1823費控智能電表

（可內置2G、4G或NB模塊）

三相DTZY1823費控智能電表

（可內置2G、4G或NB模塊）

三相DTZY1823費控智能電表

（可內置2G、4G或NB模塊）

三相DTZY1823費控智能電表

（可內置2G、4G或NB模塊）

移動基站

DDZY1823型NB單相表

DDZY1823型單相表

DTZY1823型NB三相表

移動基站

公寓電表散亂無法有效抄表，可選用無線遠程抄表方案，臨街店鋪采用內置2G、4G或NB通信模塊的三相費控表，實現店鋪無線遠程抄表，樓上住戶采用可內置2G、4G、NB或無線Lora模塊的費控單相表，通過移動信號基站實現遠程無線抄表數據傳輸，利用配套的無線抄表管理系統進行管理，省時省力，便捷穩定！

公寓電表安裝分散怎么辦？

此方案不受安裝距離限制，不管表計是安裝在不同的區域還是不同城市，都可實現遠程抄表，公寓一般采用NB表，性價比高。

方案優缺點分析

A地電表

B地電表

C地電表

優點：電表自帶NB-IoT、2G、4G通訊模塊，無需額外配置采集設備，不受距離限制，現場施工和調試容易，適用于電表遠距離分散安裝的場合。

缺點：每個電表都需要增加一個電表通訊模塊費用，并且都要一張手機卡，每個月都要給運營商交3-5元包月流量費，整體造價高于普通遠程抄表方案。

本方案可能需要用到的設備

? ? ? ? 工廠一般使用DTZY1823三相四線或三相三相遠程費控智能表，為提高抄表速度一般使用2G或4G通訊模塊；公寓樓、出租屋在電表分散情況下，一般使用DDZY1823單相遠程費控表，通訊模塊一般使用NB通訊模塊

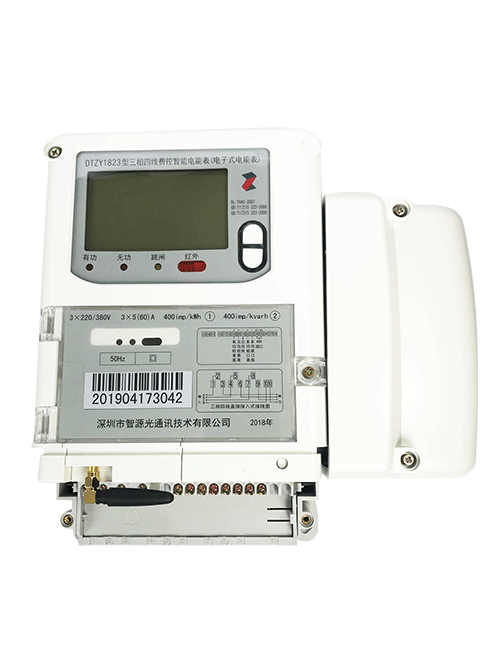

DTZY1823三相四線費控智能電能表

（可內置NB 2G 4G模塊）

DDZY1823單相費控智能電能表

（可內置NB 2G 4G模塊）

功能強大的后臺電表管理系統，支持遠程對現場電表的監控

功能強大的后臺多表集抄管理系統，支持遠程對現場各類表的監控

? ? ? ?智源光遠程預付費抄表系統：支持水、電、氣、熱等各種儀器集中的抄表，可通過電腦端和手機端實現對數據的查詢，并可微信、支付寶、銀聯終端、手機APP進行繳費等。系統支持遠程停送電電表（拉合閘電表），并支持遠程允許送電，本地按鍵送電等功能。預付費抄表系統有效的解決物業公司各種難題，提高了工作效率。

? ? ? ?會循環對水電氣熱表抄讀，成功抄讀電表會記錄抄表時間，并自動計算用戶是否欠費。考慮數據安全性，對于繳費信息，需甲方通過其他方式再記錄防止軟件錯誤或人為破壞導致財務損失。

? ? ? 手機與電腦同步操作，用戶可在手機微信公眾號上直接查詢用能情況、欠費可自動繳費，自動合閘。免除因管理中心無人留守時的繳費等待，減少客訴。

4.我們怎樣收電費？如果通過移動支付的話，租戶繳費是直接到誰賬上？

3.遠程抄表系統中我們需要買服務器嗎？

2.你們的電表計量精準嗎？

1.你們的遠程預付費系統可以在哪些場景使用？

有兩種收費方案，第一種是人工收費，用戶將錢交給收費員，收費員將金額輸入電腦系統即完成了繳費過程，系統會打印單據和分類記賬。

第二種收費方式是微信繳費。物業公司開通微信公眾號，租戶可自己在手機端微信公眾號查詢繳費，錢直接實時的劃到了物業公司的微信賬戶，中間不經過任何環節。

可以按照實際情況選擇，如果數據量不是特別大，不具備管理條件，可以不購買，直接使用我公司提供的阿里云云臺服務器，相較于個人購置服務器在成本上節約了許多，且還有專人專管負責數據線上維護。

我們的電表生產嚴格按照國家電網、南方電網的技術標準。滿足DL/T645-2007;GB/T17215.321-2008;GB/T17215.323-2008

等通信規約。并通過國家認可檢測中心的實際檢測。高標準、嚴要求、規范生產，請您大可放心。

小區物業、學校部隊、市場商場、出租房公寓、寫字樓，工業園區、別墅區等等。

您問我答

我們特意為您準備了一些關于水電設備情況及遠程抄表系統整體解決方案相關的內容，希望能幫到您

聯系我們了解更多

采用智源光自主研發的智能水電表設備，搭配智能化后臺抄表系統，可幫助客戶實現各種遠程抄表、本地抄表、預付費自動拉合閘等電力管理改造
