電流互感器變比是怎么回事?
很多普通用戶都不明白互感器變比是什么意思?更不懂經過互感器接入式的電表度數要怎么看?
現在小智為大家簡要介紹一下這其中的關系。
1.首先我們先介紹一下什么是電流互感器?
電流互感器原理是依據電磁感應原理。它的作用是可以把數值較大的一次電流通過一定的變比轉換為數值較小的二次電流,用來進行保護、測量等用途。
電流互感器是由閉合的鐵心和繞組組成。它的一次繞組匝數很少,串在需要測量的電流的線路中,因此它經常有線路的全部電流流過,二次繞組匝數比較多,串接在測量儀表和保護回路中,電流互感器在工作時,它的二次回路始終是閉合的,因此測量儀表和保護回路串聯線圈的阻抗很小,電流互感器的工作狀態接近短路。
2.電表為什么要經過電流互感器后接入?
在實際使用中,額定電流不超過80A的話我們一般采用的是直接接入式電能表。不經過電流互感器。但是在測量電流為較大的電流時,每個儀表不可能接在實際值很大的導線或母線上(線路上的電壓都比較高如果直接測量是非常危險的),所以要通過互感器將其轉換為數值較小的二次值,在通過變比來反映一次的實際值。安裝電流互感器就起到變流和電氣隔離作用。電流互感器將高電流按比例轉換成低電流,電流互感器一次側接在一次系統,二次側接測量儀表。是獲取電氣一次回路電流信息的傳感器,便于二次儀表測量需要轉換為比較統一的電流(我國規定電流互感器的二次額定為5A或1A)。
3.什么是互感器變比?
我們常說的互感器變比就是指的電流互感器的電流比。也就是一次電流除以二次電流的變比數。(一次繞組與二次繞組之間的電流比)。例如被測電流為300A,互感器輸出電流為5A。
變流比為就是300/5=60。
4. 經互感器接入式的電表怎么看度數?
三相四線制(L1. L2. L3. N)電能表是把三相分別用的電量,累加在一起顯示在電表上(L1+L2+L3=顯示電量),也就是度數。

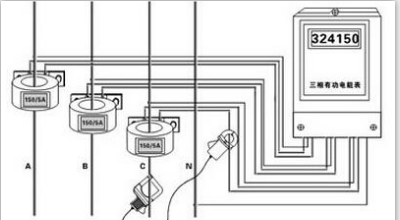

因為L1. L2. L3 中的的每一根相線,都沒有直接接入電表,而是分別在每一根相線上穿了一個互感器,由互感器接入的電表,所以 ,每一個互感器就是代表三根相線中的其中一根相線(火線,L),互感器上標注的電流比乘以電表所顯示的度數,等于實際用電度數。
例如電表度數顯示為205度,互感器變比為300:5,即電流比為60.
那么實際用電量即為205*60=12300度
5. 電流互感器選配過大或者過小對計量精度有影響嗎?
①電流互感器的一次額定電流選擇過大,流過電度表的實際電流就偏小,只要實際電路不低于電度表的“起始” 電流值,計量精度就不受影響的。
例如:實際的額定電流約 45 A 選擇常用的 150 / 5 電流互感器,倍率是 30 倍。當滿載時(45 A),二次電流為 45 A ÷ 30 倍 = 1.5 A ,計量還是準確的。
②電流互感器的一次額定電流選擇過小,則大電流時容易造成電流互感器的鐵芯磁飽和,而使計量誤差增大,也容易產生較大的熱量。
例如:實際的額定電流約 200 A 選擇常用的 150 / 5 電流互感器,就屬于過載運行了,滿載時容易造成電流互感器的鐵芯磁飽和,計量誤差增大,也容易產生較大的熱量。
③電流互感器在測量電流所出現的誤差,它是由于實際電流比與額定電流比不相等造成的。假如在原線路上更換互感器變比的話,原來的互感器為200:5,后來的互感器為100:5,如果線路的實際電流不超過100A,那么對于電度表計量是沒有影響的。反之就是有影響的。
6.電流互感器精度影響計量嗎?
按照《JJG313-2010測量用電流互感器檢定規程》及《JJG314-2010測量用電壓互感器檢定規程》規定。0.2級電壓互感器和電流互感器在50Hz,額定電壓或額定電流下,其最大比差(比例誤差,也稱賦值誤差)小于0.2%,角差(相位誤差)小于10′。
只要在標準范圍內都是正常的。誤差范圍體現在精度上,精度等級, 也就是允許存在誤差的級別,該數字越大,代表的誤差就越大。標準精度為0.5級,那么說明誤差在“正負0.5”之內都是合格的,也是國家標準允許的范圍值。
計量用電流互感器常用精度有兩個,分別是0.2S和0.5級。代表誤差在+-2%和+-0.5之內都是合格的。目前作為電費結算的依據。
采用滿足國家標準生規廠家生產的計量用互感器,可以正確實用。精度沒有問題的。
