智能單相表的家用電表接線圖,
單相電表怎么接線 單相電表接法圖解
單相有功電度表（簡稱：單相電度表）由接線端子、電流線圈、電壓線圈、計量轉盤、計數器構成，只要電流線圈通過電流，同時電壓線圈加有電壓，轉盤就受到電磁力而轉動……單相電度表共有5個接線端子，廣東、廣州、佛山、東莞、中山水電表抄表其中有兩個端子在表的內部用連片短接，所以，智能遠程抄表系統單相電度表的外接端子只有4個，即1、2、3、4號端子。電表遠程抄表系統由于電度表的型號不同，各類型的電表在鉛封蓋內都有4各端子的接線圖。

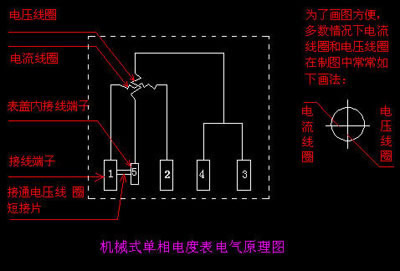

家用電表接線原理圖如下：
直接接入法：
工廠遠程水電表無線抄表如果負載的功率在電度表允許的范圍內，即流過電度表電流線圈的電流不至于導致線圈燒毀，遠程集中抄表系統那么就采用直接接入法。

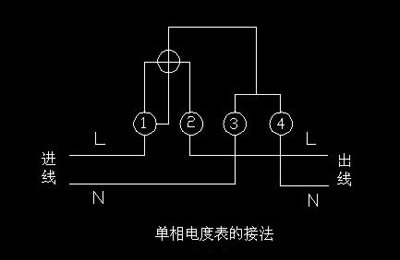

單相電度表共有四個接線端子，從左至右按1、2、3、4編號,廣州寫字樓水電表集中抄表方案。
接線一般有兩種一般是1、3接進線，遠程智能抄表系統2、4接出線；智能電表遠程抄表另一種是按1、2接進線，3、4接出線。遠程抄表無論何種接法，遠程抄表管理系統相線（火線）必須接入電表的電流線圈的端子。遠程智能電表抄表系統由于有些電表的接線特殊，電表遠程抄表具體的接線方法需要參照接線端子蓋板上的接線圖去接。
經互感器接入法：
在用單相電度表測量大電流的單相電路的用電量時，遠程抄表電表應使用電流互感器進行電流變換，電流互感器接電度表的電流線圈。接法有兩種：

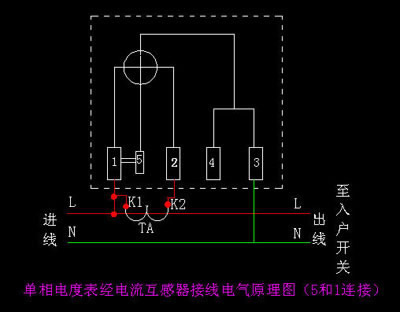

（1）單相電度表內5和1端未斷開時的接法。
由于表內短接片沒有斷開，所以互感器的K2端子禁止接地。

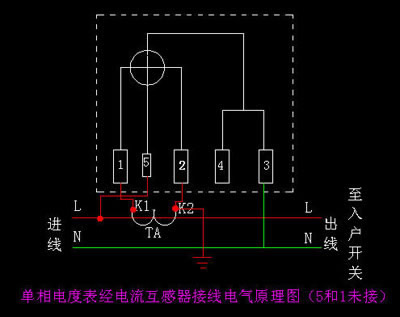

（2）單相電度表內5和1端短接片已斷開時的接法。
由于表內短接片已斷開，遠程抄表系統所以互感器的K2端子應該接地。遠程智能抄表同時，電壓線圈應該接于電源兩端。
以上就是電表的接法，以及家用電表接線圖。
