配電站房環境智能監控系統
隨著社會的迅速發展,大部分配電站房為無人值守型,但多數配電站房沒有對設備運行環境進行有效的監控,任何一個由于安全防范過失造成的意外系統中斷和設備損壞,都會給供電系統及企事業單位帶來巨大的損失。為了減少這種損失并保證配電站房的安全運行,必須有一套先進可靠的配電站房環境智能監控系統,一個完整的監測系統能夠對位于不同地域的機房進行集中監測,以更好的保障設備的安全運行。該系統必須能夠隨時隨地觀察到配電站房內設備及其運行環境的情況,必須能及時地監測到危險源故障并發出預防性報警,通知有關人員采取措施,防止事故發生,從而有效的保障整個站房的安全穩定運行。
l系統后臺應具備軟硬件的擴充能力,支持系統結構的擴展和功能升級。
l系統的軟硬件接口應采用國際標準或工業標準,支持與其它標準硬件、其它網絡及不同生產商的設備互聯。可以達到信息資源共享;
l系統具備開放的二次接口,可以為第三方提供進行連接的接口;能夠實現與GPMS的互聯。
l設備選用先進、成熟、可靠并在電力行業中運行業績良好的設備,系統運行穩定、可靠。
l系統采用先進的圖像壓縮技術和TCP/IP網絡技術,能反映當今技術的先進水平,監控前端采用專用芯片完成實時圖像壓縮,保證系統的穩定運行。
l系統人機界面友好,操作使用簡單、明了,使用人員在經過短期培訓后能迅速掌握視頻監控系統的使用。
1、環境監控:為全面地監控配電房的運行狀況,需實時對溫度、濕度、水浸、SF6氣體濃度等環境信息進行采集、處理和上傳,生成曲線和報表,方便實時監控、歷史查詢、統計分析。
2、動力監測:站方監控系統的后備電源供電系統,動力系統的穩定性決定了站方監控系統的穩定性,通過對動力系統的實時監測,能及時發現隱患或故障,從而及時處理,保證系統穩定運行。
3、安防監控:通過門禁能夠記錄人員出入情況,對人員進行統一調度管理,系統授予工作人員權限進入配電站房,具有延時鑒權功能;實現報警設備的任意布防和撤防。
4、視頻監控:通過視頻監視可以實時了解配電房內設備的信息,確定環境及設備運行狀態,確定開關的分/合閘狀態,視頻監視的范圍還包括配電房主要設備間(包括高壓室、低壓室、變壓器等),主站能了解配電房內的一切情況。
5、設備運行狀態監測:實時對電纜頭溫度、開關柜局部放電等信息進行采集、處理和上傳,生成曲線和報表,方便實時監控、歷史查詢、統計分析及預報警。
6、遠程控制:上級主站通過客戶端和瀏覽器可對所轄配電房的任一攝像機進行控制,實現遙控云臺的上/下/左/右和鏡頭的變倍/聚焦,并對攝像機的預置位和巡航進行設置控制應具有唯一性和權限性,同一時間只允許一個高權限用戶操作;對門禁、照明、視頻、新風或空調系統進行控制。

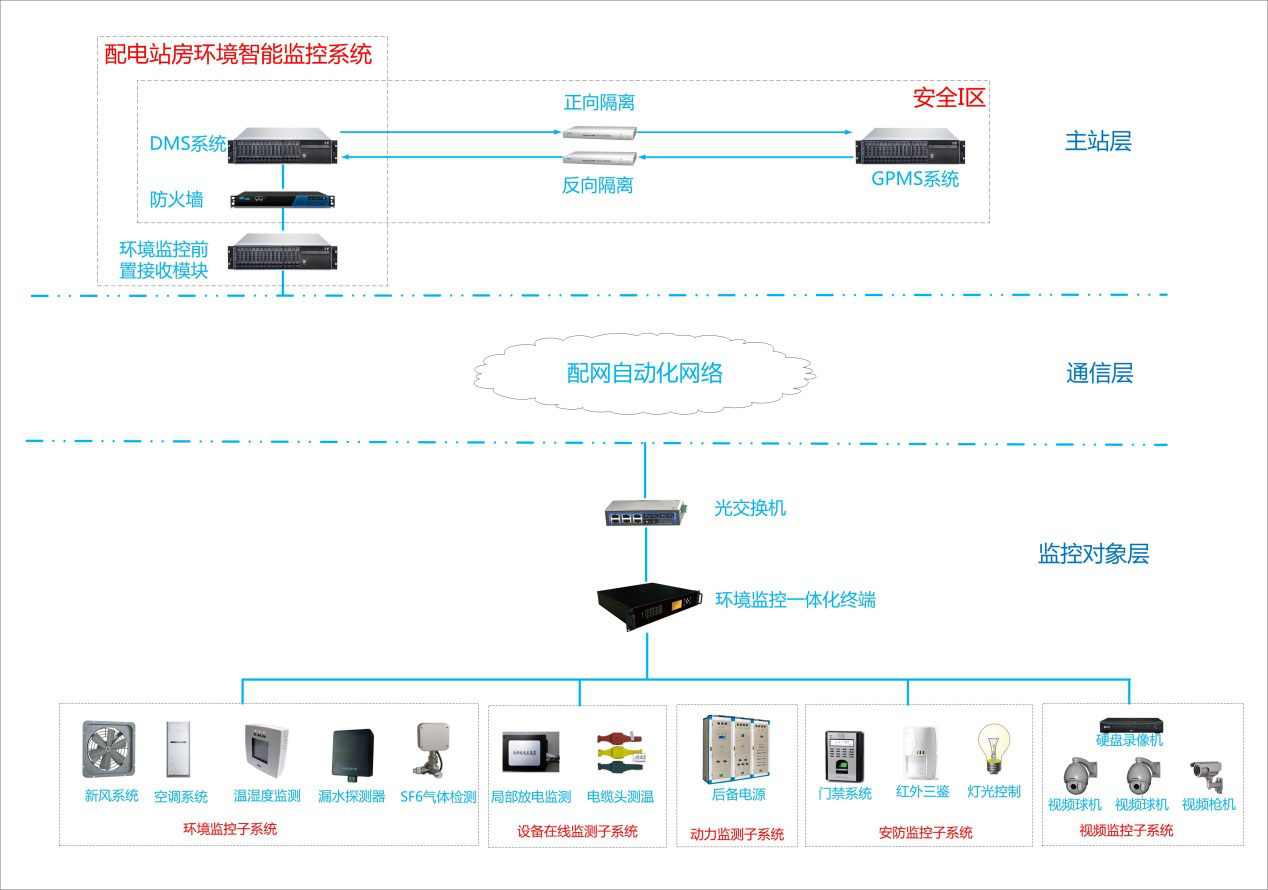

7、系統聯動控制:通過站控層集中監控設備。
序號 | 內容 |
1 | 安防監控系統(門禁刷卡器、門禁傳感器、鐵門磁、紅外微波三鑒傳感器、聲光報警器、燈光控制) |
2 | 環境監控系統(漏水探測器、漏水繩、溫濕度傳感器、SF6氣體檢測器、煙霧火災報警器) |
3 | 設備在線監測系統(電纜頭測溫終端、電纜頭匯集終端) |
4 | 視頻監控系統(高清攝像球機、模擬槍式攝像頭、攝像機支架、攝像機外罩、硬盤錄像機) |
5 | 環境監控一體化終端(環境監控一體化終端、環境監控一體化終端軟件) |
6 | 防雷器系統(RS485通道防雷、網絡防雷) |
7 | 通信終端(光交換機) |
8 | 動力監控系統(直流電源模塊、UPS不間斷電源、蓄電池、直流變換器) |
9 | 柜體與箱體(電力標準機柜) |
10 | 空調控制系統(智能工業精密空調) |
11 | 新風系統(新風系統工業排風扇、排風管道、新風系統控制箱) |
12 | 局部放電監測系統(開關柜局放在線監測裝置、 局部放電通訊控制單元、 開關柜局放在線監測主機及軟件)
