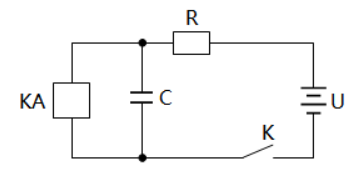

如果把電容C并聯在線圈兩頭,就成為圖1的電路,開關閉合時充電電流在R上構成壓降,使線圈兩 端電壓增長較慢,吸合時刻就會延伸。相同,在開關斷開時,電容C的放電和被感應電勢反向充 電,又會使開釋時刻延伸。
圖1 繼電器推遲動作電路

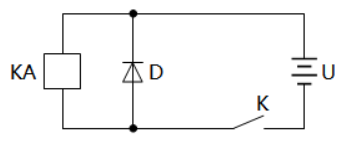

若只希望延伸開釋時刻,可利用圖2的電路。電源接通時二極管D處于截止狀態,不起作用。但當開 關K斷開時,線圈里的感應電勢將經過二極管構成電流,使鐵芯里的磁通衰減緩慢,開釋動作就推 遲了。
圖2 繼電器推遲動作電路(二極管)
圖2電路比圖1占用空間小,但只推遲開釋時刻,對吸合時刻無影響。 某些繼電器的鐵心上帶有兩個線圈。例如電話繼電器就是如此。其中主線圈用于產生磁通,輔助線 圈的兩頭若經過二極管短接,就能延伸動作時刻,根據二極管的連接方向,可所以緩吸或緩放。 適當地運用以上方法可以把動作時刻推遲5-10倍,如果用晶體管延時電路,當然能延伸更多,但那 已是時刻繼電器的使用問題了。注意:延緩動作電路只限于用在直流繼電器上。
