什么是星型與角形接線原理圖？星形與角形實物接線圖是怎么樣的？
星型與角形接線原理圖與實物接線圖
剛入門的電工可能會想我一樣對電動機的接線有些模糊不清，本人也是剛剛學習不就得電工小白，閑來也和大家分享一下學習經驗。好了廢話不多說了，直接進入，如有不當之處還請大家批評指正。先來看圖：

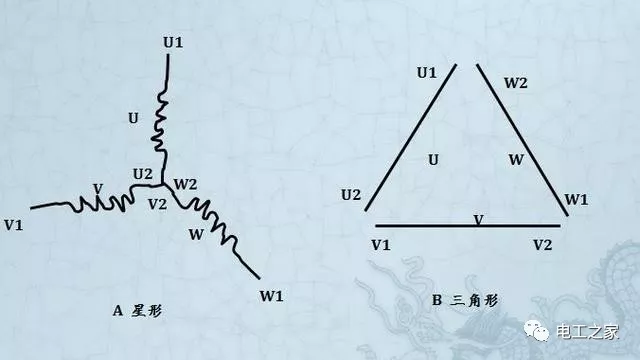

A：星形接法：如上圖A，電機的星形接法是將各相繞組的一端都接在一點上(U2、V2、W2)，而它們的另一端作為引出線，分別為三個相線（U1、V1、W1）。星形接時，線電壓是相電壓的√3倍，而線電流等于相電流。

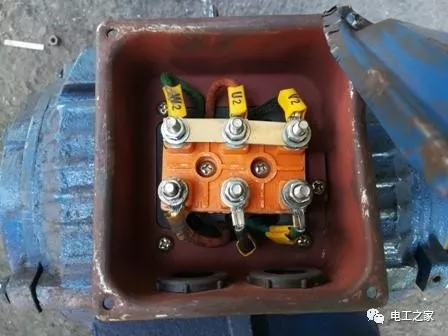

下面是一個2.2kw的三相異步電動機的星形接法，標志為Y，如下圖（一般小于4kw的選用星形接法,大于4kw小于9kw的選用三角形接法，特殊情況除外。）：
B :三角形接法：如上圖B，電機的角形接法是將各相繞組依次首尾相連（U1 W2、 U2 V1、V2 W1），并將每個相連的點引出，作為三相電的三個相線。三角形接法時電機相電壓等于線電壓；線電流等于√3倍的相電流。

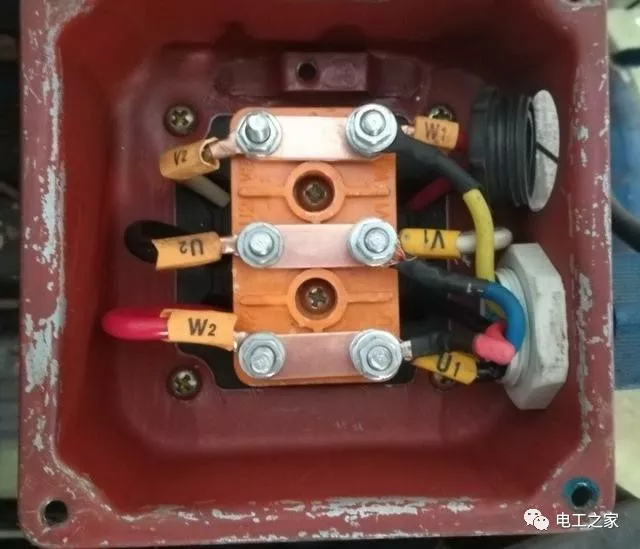

下面是一個4kw的三相異步電動機的三角形接法，標志為△，如下圖：
星形接法由于啟動輸出功率小，常用于小功率，大扭矩電機，或功率較大的電機起步時候用，這樣對機器損耗較小，正常工作后再換用三角形接法。這就是常常用到的星三角降壓啟動（下一節在細講）。

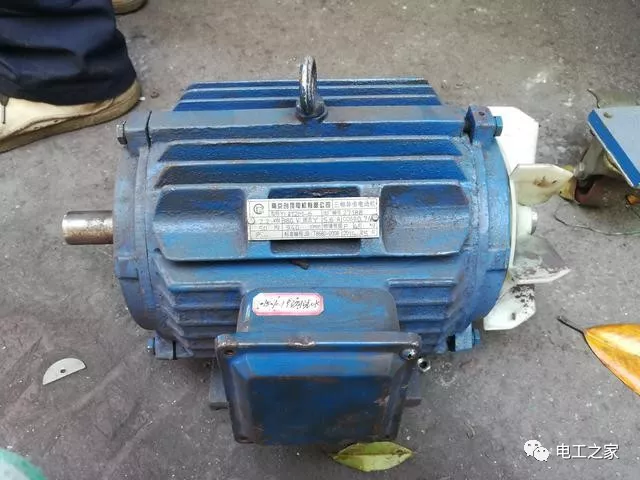

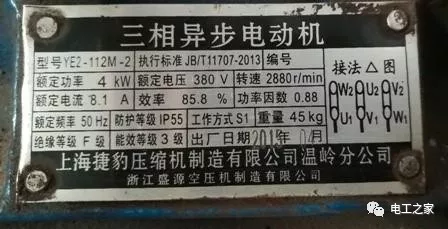

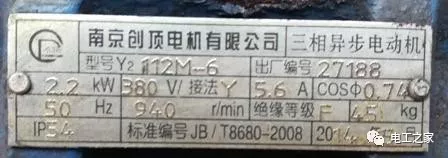

一般電動機的接法都會在電動機的標志銘牌上表示出來，如上圖銘牌標志。如果有小伙伴不懂得，可以私信問我，我會盡我所能的幫助你們的。喜歡我的文章就轉發，讓更多的小伙伴看到。
