電力配電房無線綜合安保系統，特別針對城鄉變電配電房、配電房等電力設施提出，具有門禁管理、實時監控、保安防盜報警、巡檢巡查、環境監測等多種功能，它能方便內部工作人員出入，杜絕無關人員隨意進出，并能實現巡檢巡查監督工作；同時可以接入多種探測設備，實現防區聯動報警功能，并能實現環境變化的監控。系統應用技術特點：

一、射頻識別卡（感應卡）

射頻識別卡的核心部分是應用當今最先進的微電子技術生產的IC芯片，芯片中內置了全球唯一的ID身份代碼。感應識別卡在門禁管理系統中的作用類似傳統機械鎖中的鑰匙，但由于其制作的難度及唯一性，確保了它不能被復制，從而在“鑰匙”這個環節避免了所有作弊的可能性。

二、無線綜合安保控制系統（前端控制器）

前端控制器是每個門點所有外接設備（如電鎖、報警器、傳感器、開門按鈕等）的中央集中處理器。有權限進出門的感應卡（有效卡）代碼存儲在中控器數據庫中，當前端控制器接收到有效卡號時，自動打開電鎖，將開門記錄存儲并上傳到控制中心；當前端控制器檢測到電鎖通過異常方式打開時，將啟動報警并通知監控中心。同時，前端控制器可連接紅外對射、煙感、人體感應等傳感器及報警器、滅火等輸出設備，當檢測到配電房被非法入侵或環境異常時，可聯動報警并啟動相應外接設備。這樣，系統不但避免了使用機械鎖時對進出情況的無從了解，還能主動防御，對所有異常情況進行警示并及時上報。

三、無線綜合安保軟件管理平臺（管理軟件）

管理軟件是整個系統的控制中心，前面講到的有效卡的設置及權限的分配、前端控制器的參數設置等都通過管理軟件完成。當更換配電房管理人員或修改工作人員進出權限時，只需在軟件修改后下傳到相應前端控制器即可，不必像機械鎖系統那樣擔心原來“鑰匙”還能開門的問題。管理軟件可管理多個前端控制器，各前端控制器的刷卡記錄及報警記錄都存儲在管理軟件數據庫中，可隨時查看各前端控制器所在配電房人員進出情況及安全狀況。

四、無線通訊設備

無線通訊設備是管理軟件與中控器之間的溝通橋梁，它將管理軟件與眾多的前端控制器組成對各配電房安全管理的網絡。借助成熟且覆蓋率極高的移動通訊網絡，無線通訊設備以GSM短信的方式或GPRS無線網絡進行管理軟件及中控器之間的通訊，這樣既保證了有效的通訊、很低的通訊成本，同時也方便了系統的聯網。在條件許可的地方，也可采用有線網絡。但鑒于配電房地點分散及有線聯網的不便利性，本方案主要講述無線聯網系統。

談到無線通訊，人們可能會有認知上的誤區，以為無線是指控制器與其周邊設備如讀卡器、電控鎖、檢測探頭之間無需連線，其實這是不正確的。僅就電控鎖供電而言，就必須要有線連接電源供電。另外上述所有設備都安裝在門附近，相互連接很簡單，傳遞的信號大多是開關信號，不需采用無線。本方案所述的無線通訊技術是指前端控制器與上位管理計算機的組網方式。通常，門禁系統的組網是采用有線方式的RS-485/422總線，較新的產品使用TCP/IP網絡進行聯網，這兩種方式在配電房管理中顯然存在局限性，首先就是通訊線材投資巨大；現在我們提出的無線綜合安保系統即是以無線方式將各個前端控制器與上級管理電腦連接起來，組成一個無線傳輸網絡，而這個無線方式利用現成GSM/GPRS通訊網絡，通過短信或無線網絡來實現傳輸數據，有手機信號的地方就可以聯網通訊。

第二章系統概述、設計原則和功能特點

一、系統概述

配電房專用安保系統采用當今最先進的數字電子技術、識別技術、無線通信技術以及網絡技術，把智能識別、計算機網絡管理、數字監控集于一體的智能門禁，將門禁與防盜管理推向一個新的領域。在本系統方案中，我們將采用前端控制機將各區域（這里主要是配電房門）的進出管理、防盜管理、巡查管理、環境監控進行集中管理和分散處理,我們可將感應卡作為配電房維護人員和巡檢人員進出配電房的憑證,可通過電腦生成配電房通道安全方面進出記錄報表，并可通過各種防區報警設置，采用無線通訊方式實時傳遞報警信息，接入環境檢測設備聯動設備調控配電房溫濕度，確保配電房穩定運行。

二、設計原則

由于安全性和高效率管理的需要，配電房綜合安保系統的設計應遵循下列原則:

系統的實用性

配電房綜合安保系統的內容應符合實際需要, 建立系統或改造方便簡單，使用便捷；軟件操作簡明容易上手，數據保存移植方便。

系統的穩定性

由于配電房綜合安保系統是一項不間斷長期工作的系統，配電房的安全穩定運行更是與人們的生活息息相關，所以系統的穩定性顯得尤為重要。要求系統要有一年以上市場的成功應用經驗,擁有相應的客戶群和客戶服務體系。通訊方面，該系統采用的無線聯網方式是基于GSM/GPRS移動通訊網絡，有手機信號的地方即可保證通訊穩定。

系統安全性

配電房綜合安保系統中的所有設備及配件在性能安全可靠運轉的同時, 還應符合中國或國際有關的安全標準, 并可在非理想環境下有效工作。強大的實時監控功能和聯動功能，充分保證使用環境的安全性。

系統可擴展性

配電房綜合安保系統的設計與實施考慮到將來可擴展的實際需要, 亦即可靈活增減或更新各個子系統, 滿足不同時期的需要, 保持長時間領先地位, 成為實際應用的典范。系統設計時,對需要實現的功能進行了合理配置,并且這種配置是可以改變的,設置甚至在工程完成后,這種配置的改變也是可能的和方便的。系統軟件根據開發商符合不同歷史時期市場的需求進行相應的升級和完善,并免費為相應的應用客戶進行免費的軟件升級。

系統易維護性

配電房綜合安保系統在運行過程中的維護應盡量做到簡單易行。系統的運轉真正做到開電即可工作, 插上就能運行的程度。而且維護過程中無需使用過多專用的維護工具。從計算機的配置到系統的配置,前端設備的配置都充分仔細地考慮了系統可靠性,并實施了相應的認證.我們在做到系統故障率最低的同時,也考慮到即使因為意想不到的原因而發生問題時,保證數據的方便保存和快速恢復,并且保證緊急時能迅速地打開通道.整個系統的維護是在線式的,不會因為部分設備的維護,而停止所有設備的正常運作.

總而言之，該系統能夠更方便、更安全、更可靠地適用配電房的管理和監控。

三、主要設計依據規范

1. 國際綜合布線標準 ISO/IEC11801

2．《民用建筑電氣設計規范》JGJ/T 16-92

3．《中華人民共和國安全防范行業標準》 GA/T74-94

4．《中華人民共和國公共安全行業標準》 GA/T70-94

5．《監控系統工程技術規范》 GB/50198-94

6．電力行業標準化管理辦法

第三章配電房專用綜合安保系統結構和配置

一、系統的功能和特點

配電房綜合安保系統除了通道控制管理、防盜報警功能外，更增加了環境監測和設備聯動功能，是無人值守配電房、機房的最佳選擇：

1、門禁功能：

1)可管理3萬個有效用戶；脫機存儲10萬條事件記錄；

2)開門方式：卡,卡或密碼,卡加密碼三種，定時自動開/關門，遙控開/關門，支持多重身份認證，最多6重；

3)支持wiegand 26/34及密碼鍵盤，支持生物識別接入（指紋、虹膜識別儀）；

4)可通過軟件遠程開門和手機短信開門；

5)可以提高配電房維護效率，管理更加規范有效，實時監控事件，減少維護管理人員負擔。

6)一張感應卡可以代替所有的配電房門鑰匙，杜絕鑰匙管理的混亂；且一張卡片可具有不同的通行權限，持授權卡進入其職責范圍內可以進入的配電房。所有的進出情況在電腦里都有記錄，便于針對具體事情的發生時間進行查詢，落實責任。

7)如果員工的感應卡遺失，可以在系統內即時掛失刪除授權，這樣即使其他人撿到了該感應卡也無法進入配電房中進行破壞，這樣相對與普通機械鎖要方便得多，您不必為了安全起見重新換鎖，為每個人重新配鑰匙。對于辭職或開除、離開的人員感應卡可以回收卡片再加利用，也可刪除授權，因為感應卡不可復制，所以也就不用擔心離職后的人員再進入配電房有所圖謀。

8)特殊情況時可以進行軟件強制性操作，可以通過軟件的功能強制門關閉，這樣即使授權的持卡人員也無法進入，過后，可以通過軟件恢復系統正常。

2、防盜報警功能：

1)具有8個基本防區，并可擴展8個；

2)支持軟件防區時間表設置，按日循環，支持軟件防區聯動表設置

3)可根據每路輸入接入的不同探測終端定義不同的防區類型

4)支持某防區因探測設備故障產生誤報時，臨時斷開該防區，并中斷報警，待故障修復后再恢復正常防區（或其他緣故需臨時中斷防區設置的情況）

5)可自動布防、遠程布撤防、刷卡布撤防、按鍵布防

6)支持軟件編輯的自定義報警內容，可定時發送自檢信息至管理手機

7)強大的自我監控能力，防撬報警，220V掉電報警，后備電池低電壓報警

3、巡檢功能：

1)軟件可編輯巡檢菜單，下發至前端控制器；

2)巡檢人員可通過人機界面實時選擇發送巡檢情況至管理中心；

3)軟件電子地圖顯示，可實時監控巡檢狀態；

4)有效監督管理工作人員工作情況，對各項檢查任務是否落實到位；

4、環境監控功能：

1)溫度、濕度檢測，實時顯示；

2)可設置溫度、濕度上下限，一旦達到限定值會觸發報警或啟動聯動設備調控溫濕度；

5、專用綜合管理軟件

基于Windows的全中文操作系統，界面友好，操作方便簡單。

系統擴展性好，具有無線聯網和有線聯網功能；

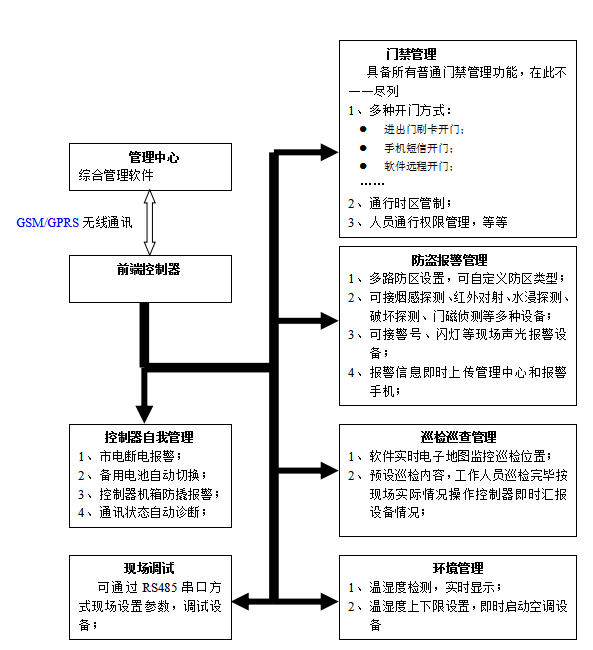

二、功能管理結構模式

配電房綜合安保系統是由門禁、防盜、巡檢、環境監控等多種功能結合于一體的智能管理系統：

三、配電房無線綜合安保系統基本組成部分

1．前端控制器：

前端控制器由穩定的開關電源、控制板、短信收發模塊三部分組成；控制板可接2個讀卡器，8路開關量輸入、8路繼電器輸出、4路AD輸入接口；短信收發模塊負責與管理中心電腦上安裝的無線綜合管理軟件通訊。

2．無線綜合管理軟件：

通過電腦對所有單元進行中央管理和監控，進行相應的門禁授權、防區設置、環境監控、巡查設置、信息統計等管理工作。

3．管理中心電腦短信收發模塊

負責與各個前端控制器的通訊，是短信發送接收終端。理論上每個短信收發模塊都能和N個無線門禁控制器手機號碼通訊，但考慮到實際應用操作和系統的穩定性，建議每個短信收發模塊管理無線門禁控制器在50臺以內；而每臺管理電腦可以接多個短信收發模塊。

4．手機SIM卡

每個前端控制器需要配備一張手機SIM卡，管理中心短信收發模塊同樣需要一張手機SIM卡。

5．管理手機與報警手機

系統可以針對每個前端控制器設置除管理中心短信收發模塊所有的管理手機卡號外的另4個手機號作為管理手機，以及5個作為處理警情的負責人手機號。管理手機可發送相關指令直接操作無線門禁控制器，報警手機可以即時接收到前端控制器發出的報警信息，即時采取應急措施！

6．門禁周邊設備：感應卡、讀卡器、電鎖、門磁、開門按鈕

1)感應卡外形多種多樣，可任意選擇，卡內芯片寫有32位永無重復的代碼。當卡片接近讀卡器感應區域時，控制器即能通過讀卡頭讀取的卡片上芯片數據作出判斷。感應卡操作時無需接觸，不會磨損，芯片封裝在卡片內，不會被腐蝕，所以經久耐用，能使用10年以上。

2)讀卡器是讀取感應卡的控制部分。內藏有無線電發射天線，當有感應卡接近時能接收到卡片發送的代碼等信息，讀卡器分析確認是有效卡后，將代碼傳送至控制部分。

3)電鎖用來取代機械鎖，由控制器發送開門信號后，電鎖可自動打開。

4)接觸檢測器用來檢測門的開關狀態，從而確定門開是否有效或被批準，再由控制器觸發報警信號。

5)出門可以設置為按按鈕出門。

7．防盜報警周邊設備：

探測設備：紅外對射、玻璃破碎偵測、煙霧探頭、水浸探頭、設備位移探測器等；

現場報警設備：警號、閃燈等；

8．溫濕度檢測探頭

前端控制器自帶溫濕度檢測探頭，可實時檢測測室內環境溫度和濕度。

9、巡檢巡查

可即時上報設備機房檢視情況，為工作監督提供依據。

10、可擴展功能

可擴展視頻抓拍、語音提示。

第四章電力配電房無線綜合安保系統介紹

電力配電房無線綜合安保系統是軟硬件相結合的綜合管理系統；系統前端控制器核心控制部分采用高性能的微處理器系統，采用模塊化結構設計，具備強大的門禁管制功能，且每個門禁點兼有巡檢、巡更簽到功能；設有溫度、濕度采集端口，可實時檢測環境溫、濕度；具有八防區的防盜報警功能；對環境變量（如煙感、防漏水、消防、紅外防盜等）進行實時監控及聯動控制。

管理中心系統軟件采用SQL后臺數據庫，通過GPRS無線網絡與各監測點保持實時連接，對前端控制器各輸入/輸出端口自定義，實時采集各監控點環境變量數據，并通過電子地圖實時反饋各點工作狀態。是集門禁管理、防盜報警、環境監控及巡更巡檢功能于一體的綜合安防管理系統。

一、前端控制器介紹

(1)前端控制器結構

系統結構采用模塊化設計，主控、接口板及通訊等部分采用獨立模塊設計，便于系統維護及功能升級。

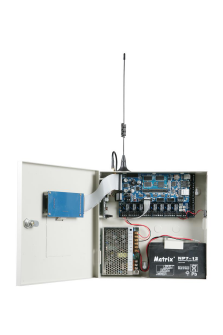

前端控制器
