遠程抄表電表，隨著電子通信和計算機網絡技術的發展，遠程計量技術得到了推廣并應用于水，電和氣的測量。為了適應這一發展方向，在有線遠程智源光智能遠程水表及其數據采集器的基礎上，開發了專用的數據集中器，實現了遠程智源光智能遠程水表讀取系統。該系統具有三層網絡結構。高端計算機管理系統，集中器，智能網絡智源光智能遠程水表。智能網絡智源光智能遠程水表通過RS-485總線連接到集中器，集中器通過調制解調器MODEM和網絡連接進行遠程通信，并通過網絡將數據發送到上級計算機管理系統..這樣可以降低成本并提高數據傳輸的可靠性。盡管該系統具有高度可擴展性，但它也允許主機管理系統與銀行聯網以形成四級網絡，這是后續擴展的基礎。 遠程集中抄表系統，智能電表遠程抄表

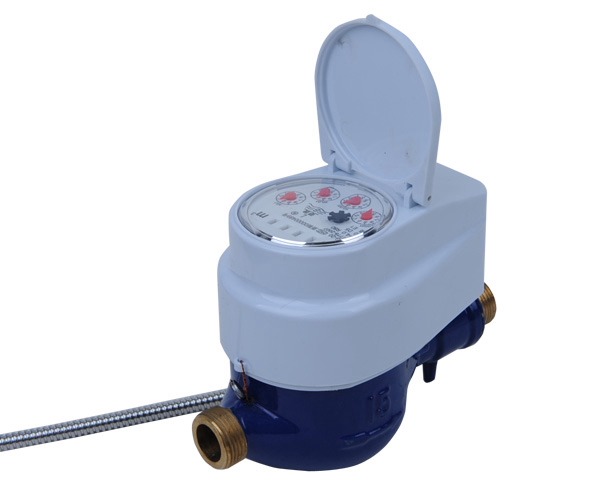

智能遠程水表1、智能網絡智源光智能遠程水表
遠程抄表智能網絡智源光智能遠程水表的工作原理是在智源光智能遠程水表上增加干鉛管和永磁體，通常在轉盤上計數。雙干鉛管固定安裝在計數轉盤頂部附近，永磁體安裝在計數板位置（原始設計為0.01m3）。永久磁鐵穿過雙干式引線管，每轉動一圈計數板一次，在信號端產生兩個。測量脈沖。當接收到有效的計量脈沖時，單片機從睡眠模式轉換為工作模式，微處理器執行相應的計費程序。其硬件主要包括微處理器，脈沖采集電路，液晶顯示電路，閥門控制電路，通訊接口電路等。

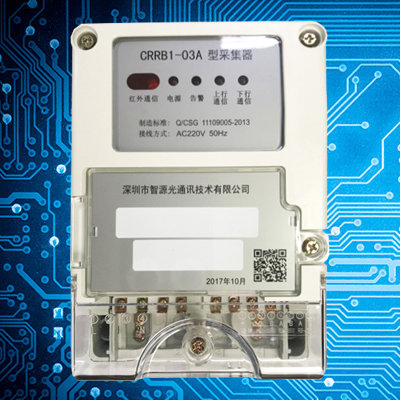

遠程無線抄水電表采集器1.1脈沖采集電路
此設計使用雙簧片開關傳感器。也就是說，如果檢測到一個簧片開關，則將首先對其進行記錄，然后再記錄另一簧片開關，然后僅記錄另一個簧片管。該信號僅在舌簧開關跳閘后才有效。接線圖如圖1所示。遠程智能電表抄表系統
1.2 LCD顯示電路和顯示器
MSP430F413 MCU具有24x4段LCD驅動器。在本設計中選擇的液晶顯示器是視頻屏幕尺寸為65 mm x 40 mm的自定義字符液晶顯示器，并且漢字既和諧又美觀。圖2顯示了LCD顯示電路和顯示器。 遠程智能抄表
LCD顯示為智源光智能遠程水表輸出接口，電磁閥處于開/關狀態，表中的平衡（負平衡表示智源光智能遠程水表正在使用中），遠程抄表系統。累積該月的用水量，電池狀態和累計用水量2.顯示段（如果是階梯式水價，每種水價的噸數限制），顯示單價（當前水價），當前日期和當前時間除一天中的時間外，它還具有提示用戶及時收費并顯示錯誤信息的功能。等：表示強烈的電磁干擾（注：閥門關閉），表示欠壓狀態。 電表遠程抄表系統
1.3閥門控制電路
智能遠程抄表系統
此設計使用小型動力馬達直接驅動球閥減速以打開和關閉。它具有結構相對簡單和耐水性低的優點。球閥的球環具有加工精度高的缺點，使用一定時間后，由于水垢和顆粒會導致旋轉阻力增加，這個問題可以通過每月幾次打開和關閉閥門來解決。解決了。圖3顯示了閥門控制電路。
1.4通訊接口
遠程智能抄表系統，智能網絡智源光智能遠程水表使用特殊協議與集中器通信，該集中器通過調制解調器連接到主機。S-485的價格比RS-232便宜，驅動器和接收器更便宜，并且使用單個+ 5V（或更小）電源來生成差分輸出所需的1.5V差分電壓。只需要。通信接口如圖4所示。
無線水電表遠程集抄方案設計2.集中器設計
在遠程集中式計量系統中，集中器負責數據傳輸和總線隔離，并負責主機和網絡智源光智能遠程水表。有兩個主要功能。一種方法是按照系統發出的復制智源光智能遠程水表數據或檢測狀態的說明來完成與智源光智能遠程水表的通信。二是根據系統要求完成智源光智能遠程水表與上位機之間的通訊。數據或狀態信息被發送到上位機管理系統。根據系統要求，集中器的主微控制器使用Microchip的PIC16F84芯片。該芯片具有內部64字節EEPROM，可存儲智源光智能遠程水表的運行參數，例如用水量，狀態和地址編碼。這些數據在智源光智能遠程水表運行期間可能會不斷變化，您需要確保關閉系統時不會丟失系統，并且原始數據將自動恢復。現場調試通常使用裝有特殊測試軟件的便攜式計算機。由于便攜式計算機接口協議為RS-232、因此必須在集中器電路設計中保留RS-232接口，并使用MAX232芯片。
2.1集中器硬件設計
集中器由主控制芯片PIC16F84、上游通信接口電路，下游通信接口電路，電源電路等組成。圖5顯示了集中器硬件電路。
1）上游通信接口電路：集中器通過上游通信接口電路連接到調制解調器，并通過網絡與主機管理系統通信，如圖5（a）所示。
2）下行通信接口電路：用于通過RS-485總線傳輸模式與智能網絡智源光智能遠程水表進行通信，如圖5（b）所示。它使用MAX485芯片和智能網絡智源光智能遠程水表進行通信。
2.2集中器軟件設計
集中器軟件設計主要包括集中器主程序的設計，集中器接受命令的子程序的設計以及集中器向收集器發送命令的子程序的設計。包括軟件設計和集中。該設備響應PC子程序設計。圖6顯示了集中器主程序流程圖。
2.3主機與集中器之間的通信協議幀格式遠程抄表管理系統
主機與集中器之間的通信協議幀格式具有命令幀格式和響應幀格式。通信協議的幀格式由幀頭，類型碼，地址碼，數據碼，校驗碼和幀尾組成，定義見表1、各部分的具體含義如下。
1）幀頭：幀開始字節，表示新幀開始的1個字節，命令幀固定為1AH，響應幀固定為ICH。
2）類型代碼：1個字節，命令幀類型代碼用于指定主機管理系統發出的命令的特定內容，不同的內容對應于不同的類型代碼。在執行相應的指令后，集中器將上傳相應的響應幀類型代碼。不同的內容對應于不同的類型代碼。表2顯示了命令幀和響應幀類型代碼。
3）地址代碼：8個字節。該地址代碼是集中器編號（4個字節）和智能網絡智源光智能遠程水表編號（4個字節）。
智能水電表遠程無線采集系統軟件指定完整F的前4個字節代表所有集中器，完整F的后4個字節代表所有智能網絡智源光智能遠程水表。
4）數據代碼：2?10個字節，包括集中器和智源光智能遠程水表號設置，集中器密碼設置，設置時間，智源光智能遠程水表狀態，智源光智能遠程水表上傳數據等。
5）校驗碼：1個字節。該設計使用累加和檢查來累加幀頭，類型碼，地址碼和數據字段，結果為1個字節。接收到指令后，集中器會累積指令的相應字節，并將其與校驗字進行比較。
6）幀末尾：表示幀末尾的字節，命令幀固定為IBH，響應幀固定為DH。
