各配電室的布置及高低壓母線橋架的做法
各配電室的布置
各配電室的布置
1>高壓室
①帶可燃性油的高壓配電裝置，宜裝設單獨配電室；10(6)kV高壓開關柜數量為6臺以下時，可與低壓配電屏設同一房間。
②高壓配電室宜預留開關柜備用位置。
③室內外配電裝置的最小電氣安全凈距（括號內適用于室外）。

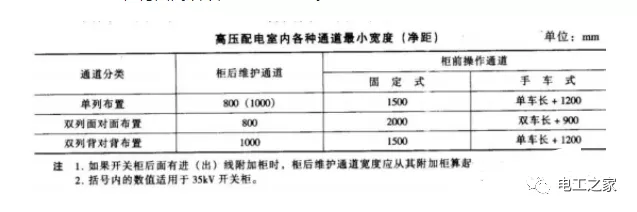

④高壓配電室內各種通道的寬度見下表，高壓開關柜靠墻布置時，側面離墻不應小于200mm，背面離墻不應小于50mm。
⑤長度大于7m設兩個出口，并布置在兩端，長度大于60m時，宜增添一個出口；配電裝置的長度大于6m時，柜后通道應為兩個出口。
⑥配電室裸帶電部分上方不應布置燈具，必須布置時，水平凈距應大于1m，不得采用吊鏈或軟線。
2>低壓室
①配電室長度超過7m，應設兩個出口，并在兩端，成排布置的低壓配電屏超過6m時，屏后應設兩個出口，兩個出口間距超過15m時應增加出口。

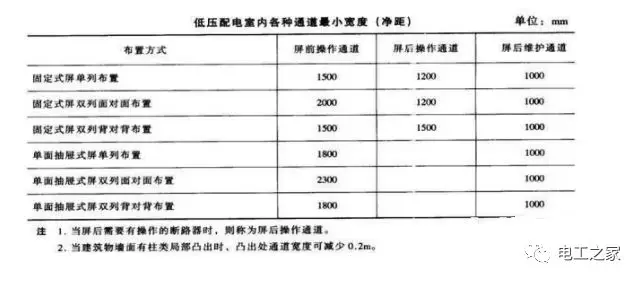

②低壓配電室內各種通道最小寬度見下表：
③低壓配電室兼任值班室時，配電屏正面距墻不宜小于3m。
④ 低壓配電室的高度應和變壓器室綜合考慮，一般與抬高地坪變壓器室相鄰時，其高度為4~4.5m；與不抬高地坪變壓器室相鄰時，高度為3.5~4m，配電室為電纜進線時，高度可以為3m。
3>變壓器室
①變壓器外殼與變壓器墻壁和門的最小凈距；

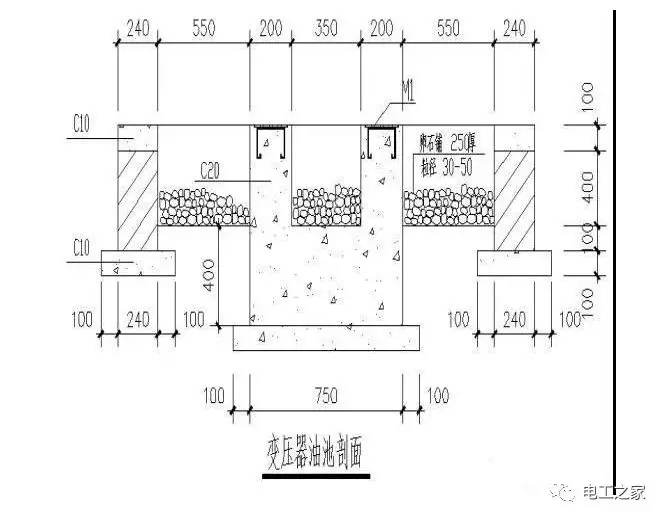

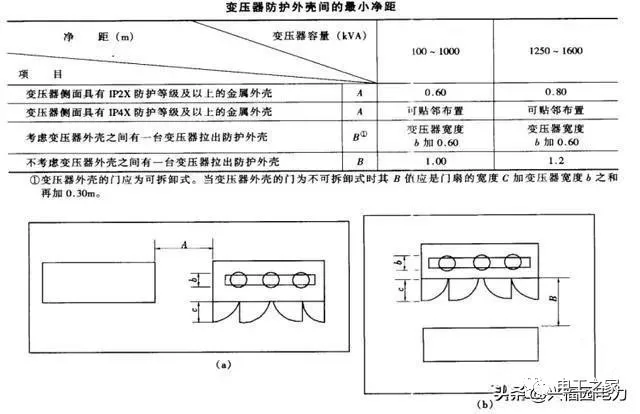

②多臺干式變壓器布置在同一房間內時，變壓器防護外殼間的凈距見下表：③可燃性油浸變壓器，應設置容量為 100%變壓器油量的擋油設施，或設置容量為 20% 變壓器油量的擋油池；
④變壓器室的大門一般按變壓器外形尺寸加0.5m。當一扇門的寬度為1.5m及以上時，應大門上開0.8m、1.8m的小門。
高低壓母線橋架的做法

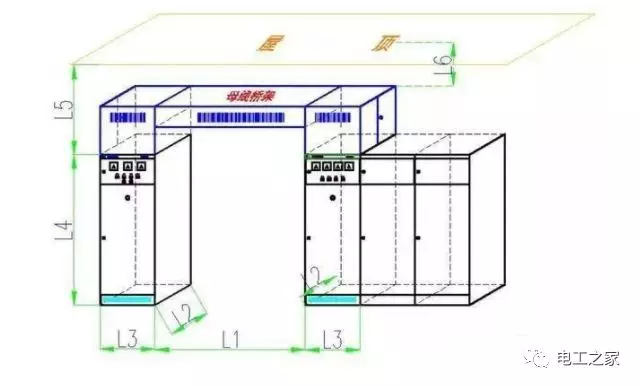

①單排開關柜中間斷開時（因安全間距需要），或雙排開關柜有母聯時；變壓器與進線柜間母排連接 ，一般用母線橋的方式
②注意母線橋的高度（底）應略高于開關柜安裝后的高度，并且留出檢修維護空間，
③母線橋比較適用于開關柜頂置母線，
④注意母線橋中母線的安裝固定，須注意穩定方面，畢竟它是非標加工產品，不注意的話容易出質量問題；
⑤最后，對于抽出式開關柜，標準系列的框架配件有一定的機械強度限制，母線橋如果過重時，需要加強柜體支撐力，同時，母線橋也不宜過長，否則容易變形。
