三相電表的接線方式有哪些
三相表怎樣接線圖示
本文通過文字加圖示的方式簡明介紹主流：智源光電表、威勝電表、科陸電表、林洋電表、華立電表、浩寧達電表、三星電表等電表如何在現場進行接線。
注意：電流線不能開路，有進必有出，否則在大電流的時候會產生幾萬甚至幾十萬伏的高壓，導致人員傷亡、互感器爆炸等惡性事件。
三相電表接線方式圖示：

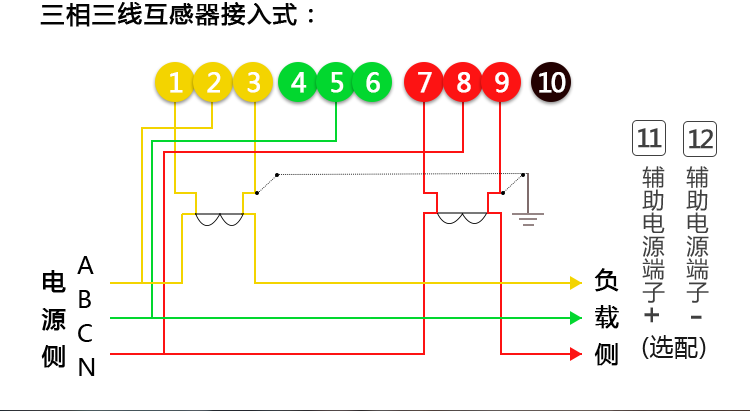

三相三線電表也簡稱為高壓表：一般電壓回路前端電壓互感器電壓在10kV、35kV甚至更高的電壓，電流回路前端電流互感器電流一般在幾百A以上。
三相三線電表接線圖智源光三相電表接線方式圖示：

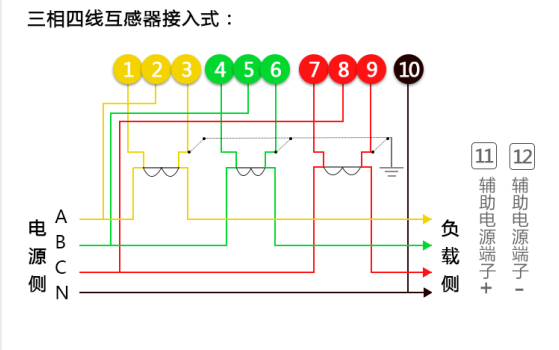

三相四線電表（220/380V）也簡稱為低壓表：電壓回路前端直接接在線路中未經過電壓互感器，電流回路前端電流互感器電流一般在幾百A以上。
三相四線電表接線圖智源光原則：電流串接在相應相位的電流回路中，電表的內部直接通過電流的進線端子取電壓。
端子1：電流A相進線 端子2：空 端子3：電流A相出線 端子4：電流B相進線 端子5：空 端子6：電流B相出線
端子7：電流C相進線 端子8：空 端子9：電流C相出線 端子10：零線
