地下室停車場帶液晶面板智源光信號放大器

一、產品概述

本產品具有雙向無線轉發蜂窩網絡通信信號，有效擴展覆蓋范圍和填補通信覆蓋盲區的功能。在不干擾基站的前提下，充分放大工作頻帶內的載頻信號，抑制干擾，為用戶提供穩定、可靠的信號，使用戶享受高質量的通話和通信服務。

本產品主要用于室內小區域信號覆蓋。其廣泛地應用于、停車場、商務中心、密閉的配電房、車船等。

二、產品功能與特性

● 施主、重發天線隔離度檢測；

● 增益自動調節（AGC）范圍大；

● 高速數字ALC；

● 輸出功率指示；

● 設備無用戶通話時自動休眠；

● 設備自激時上行自動關斷；

● 獨有的設備上行靜噪功能，決不干擾基站；

● 上下行增益自動平衡；

● 尺寸小、重量輕、外型美觀、增益高、功耗低；

● 具有不同的輸出功率等級，滿足不同的覆蓋要求；

● 設備低噪聲放大，提高話音質量，減少掉話；

● 采用雙鋁外殼屏蔽設計，大大提高了抗干擾能力；

● 安裝開通方便。

●設備自身有信號檢測模塊，數據通過液晶顯示；

●外觀顯示1：為方便查看現場通信情況以及設備工作狀態，設備具有信號指示燈，同時配置大屏液晶顯示，顯示輸入、輸出信號強度值及工作狀態等。監視并顯示主機的下行輸出功率精確到1dBm，監視并顯示終端信號上傳到直放站后，轉發到基站的信號強度，精確到1dBm，監視并顯示主機安裝出錯，帶自激告警，率精確到1dBm。

●外觀顯示2：有液晶顯示設備工作狀態、室內各基站信號頻率信息及強度，并具備故障告警顯示功能。

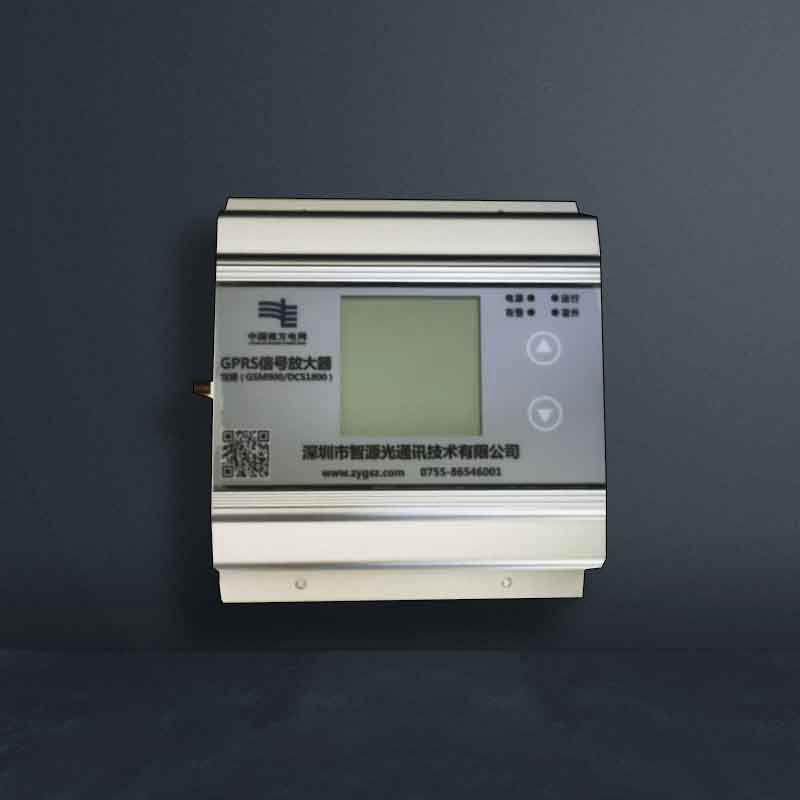

三、產品圖片

四、技術指標（可根據客戶需求進行其他規格定制）

本手冊設備主要應用于電網設備信號增強，為防止信號干擾，特采用低功率版本設備,如現場特殊情況需增強功率，我公司本項目產品增益可到73dBm，其他規格也可根據要求進行定制。（備注：現場并不是功率越大越好）

五、產品使用

1、使用注意事項

在安裝和操作本公司信號增強器前，任何涉及到安裝、操作和維護的人員請務必仔細閱讀，并認真遵守下列安全事項：

●信號增強器是用來無線轉發，雙向放大基站前、反向鏈路信號，擴展移動通信信號覆蓋范圍、填補移動通信的覆蓋盲區的。正常使用不會損壞基站，但信號增強器在擴大基站信號覆蓋范圍的同時，其上行輸出噪聲電平也可能會影響基站靈敏度，工程設計中應綜合考慮。

●為保證設備的正常運行，在設備上電時，嚴禁設備的BS或MS端口開路（即

端口未連接天線）就給設備上電加信號。要求接入設備的負載（如天線等）的駐波比≤1.5，否則長期使用也會導致設備內部功放的損毀。

●供電：電源適配器交流輸入端采用交流AC220V供電。請確認：公共電網的交流電源額定電壓范圍為AC100V～240V，額定頻率范圍為50/60Hz。

●防電擊：不允許帶電操作，以防電擊。

●防雷擊：置于室外的施主天線必須有可靠的避雷裝置，天線支架必須裝有避雷針。

●重新調整施主、重發天線位置前，必須要先斷開設備電源。

●在接入射頻信號時，務必先確認輸入的信號功率不能大于設備的最大輸入功率。否則會使設備不能正常工作，甚至損壞電路。

●信號增強器表面的標識、指示燈必須保持清潔，能被識別。

●如出現無法解決的問題，請及時與本公司售后聯系。嚴禁自行拆開信號增強器和電源適配器等配件。

2、產品構成

本產品主要由信號增強器主機、電源適配器、施主天線和重發天線組成。各部件如下圖所示：

圖5-1：主機

?圖5-2：電源適配器

?圖5-4：平板天線?

3、工作原理

如圖5-5所示：施主天線（接至BS端口，置于室外）接收到的基站下行信號進入設備后，經模塊由雙工器濾波進入低噪聲放大器，再由下行功率放大，經過雙工器濾波，最后由重發天線（接至MS端）進行室內覆蓋。

同樣室內手機發射的上行信號，經重發天線接收后，送至設備中，經模塊由雙工器分離后低噪放放大，再由上行功率放大，經雙工器濾波，最后由施主天線傳回基站。

圖:5-5

4、指示燈狀態說明

5、安裝

（1）、安裝說明

●本信號增強器專用于室內覆蓋，空氣濕度和溫度的變化可能影響信號增強器可靠性。所以信號增強器安裝應考慮溫度、濕度、防塵、干擾源、電源、空間要求等。

●為保證有效接收基站信號，施主天線與基站之間應滿足視距傳播，接收點接收場強應不小于-80dBm。

●最佳站址選擇應保證收發天線的隔離度大于開通最大增益10dB以上。如不滿

足要求，系統進入自我調整狀態，當指示燈將產生告警，自動切斷信號。

●禁止兩天線視距10米內開啟設備，否則設備工作將不正常。

●施主天線末端應指向信源。

●設備上電后的1分鐘內，不可在附近使用與安裝的信號增強器同頻、同制式的手機撥打電話。

●電源盡可能就近接入。

●有充分的空間，以保持直放站周圍空氣暢通，散熱良好。安裝墻體應選擇牢固的實心墻體，應保證承重不小于直放站重量。本直放站本身體積小、重量輕，安裝空間要求很低。

●信號增強器射頻信號接器應可靠旋緊。

●信號增強器主機DC 5V供電，配有100V~240V轉+5V的電源適配器。

（2）、安裝調試

本產品適合平放或掛壁安裝。

㈠掛壁安裝：將配帶的塑料膨脹管固定于墻體

㈡平放：?

? ? ? ? ? ? 產品可以平放在一個比較固定的平臺上，如室內空調機、隔離板等。

㈢信號增強器的MS端連接重發天線（橡皮天線），BS端連接到帶SMA頭的電纜至施主天線（八木天線）。兩天線根據實際空間初步調整距離、方向和角度。

㈣使用配帶的螺釘，將信號增強器和重發天線固定在墻體上。

㈤就近將電源適配器接上交流電源，并將其輸出DC頭插入信號增強器的電源插座。設備開啟后，將進入初始化階段（即檢測施主、重發天線的隔離度、AGC），調整施主天線，使設備工作指示燈指示高功率狀態，此時設備的運行效果最好。

設備自動根據天線隔離度調整增益，當出現自激或過功率告警，設備會自動切斷信號，并在24小時后重啟設備。出現三次自激或過功率告警，系統將永遠關閉，確保不干擾外網。此時，給設備重新上電，方可啟動設備。

六、液晶顯示說明

6.1、 ?

外天線處接收到的信號強度指示：-50dBm~ -75dBm滿格，每衰減-2dBm減少一格。

6.2、電源電壓正常范圍：4.7~6.6V，溫度：為設備內部溫度，范圍25℃~65℃。

6.3、信號強度:正常范圍-50dBm~-92dBm。?

-50dBm~-75dBm信號強；-75dBm~-84dBm信號一般；

-85dBm~-92dBm信號弱；-93dBm及以下為信號微弱或無信號；

低于-85dBm~-93dBm及以下時一般應調整室外天線。

?6.4、GSM和LTE下面數值：MHz為當前室內信號的頻段，dBm為室內信號強度，每個制式顯示6個信號值。

? ?dBm值參照第3條說明，注意：當檢測到的信號強度為-10dBm~ -36dBm時為信號過強，需調整室內天線遠離主機。

七、日常維護

信號增強器開通后，無須專人維護，但常規性檢查建議定期進行。

●測量天饋系統的駐波比是否正常，查看天線方向、位置有無變化，射頻電纜接頭密封是否牢靠；

●檢查主機和電源是否受潮；

●定期檢查設備的工作狀態，指示燈狀態；

●測量主機供電電壓、直流電源輸出電壓；

●檢查系統的覆蓋效果能否達到初期效果。

八、常見故障及解決方法

故障001：主機電源指示燈未亮

原因：① 電源適配器連接交流插座松動。

? ? ? ② 電源適配器直流輸出端與主機電源插座沒可靠連接。

解決：① 重新插好電源適配器。

? ? ? ② 重新插好DC電源連接頭。

故障002：調整天線后設備仍然自激告警

原因：① 射頻電纜接頭松動。

② 接收天線損壞。

解決：① 檢查射頻電纜接頭是否松動，將其旋緊，安裝牢固。

② 檢查接收天線是否損壞，必要時需進行更換。

故障003：指示燈正常，但信號強度無變化

原因：① 重發天線損壞。

② 重發天線接口未與直放站重發輸出接口安裝牢固。

解決：① 檢查接收天線是否損壞，必要時需進行更換。

② 檢查射頻連接器是否松動，將其旋緊，安裝牢固。

九、附錄：配件清單

附：現場安裝示例

一、用測試手機檢測相關信號情況

1、測試電房內信號

具體如下：關閉電房門，在終端天線旁邊按手機向下鍵切換到屏幕01-03 ? ? ?

? ? ? ? ? ? ? ?

屏幕顯示內容如下

一般來說第3列數字（73 66 75列）都超過85或無顯示

如果85以內應該是終端問題

2、使用手機在室外就近尋找信號源

具體如下：按手機向下鍵切換到屏幕01-03 ? ? ?

? ?

? ? ? ? ? ? ? ??

屏幕顯示內容如下

三行代表最近的3個所使用的基站，

其中第1個 ? ?590 ?38-73 ?40 ? ? 就代表目前所使用的最好的信號源

590 代表基站 ?GSM900的范圍是890-909MHz，LTE1800的范圍是1880MHz-1920MHz

38和40只看差值，差值越小越好，差值不要超過10

73代表信號強度 信號強度越小越好，最好為50，超過90信號很差，最好不超過80

二、現場安裝

1、按圖將室外天線接入檢測天線口，室內天線可以不接，此時可將室外天線的線纜直接鋪在地上，不要固定。

2、如檢測到的信號，則證明室外天線處信號強

備注：對應檢測到運營商的信號介于-50到-75的信號約多越好，如檢測到的信號全部在-85甚至-90以上需重新選擇室外天線安裝位置。

3、

按圖將室外天線和室內天線及檢測天線接好

? ?

4、如果檢測到的信號如下圖說示說明增強器及接線正常。

5、將室外天線、室內天線、通訊電纜及放大器固定。

注意：如果檢測到的信號低于-36，例如檢測信號為-30，此時證明室外信號很強，此時要注意增強器的室內天線要距離增強器主機遠點，并且距離終端的天線要遠點，否則可能導致終端和增強器運行不穩定。

三、安裝方案

以下為幾種典型安裝：方案3和方案4使用時請聯系廠家進行技術指導，不要直接安裝。

1、方案一

適用于95%以上現場安裝

2、方案二

適用于信號源距離主機70米以上位置

3、方案三

? ?適用于信號源局里主機150米以上情況

4、方案四

適用于相鄰兩個電房都沒有信號情況
