樓宇地下室遠程自動抄表方案
【項目環境】
電表分散式安裝在4臺變壓器側(4臺變壓器分布在地下室兩個抄表點)
【項目需求】
樓宇地下室遠程自動抄表方案
【方案介紹】
架構網絡與平臺以實現數據采集、存儲、統計、分析、發布及安全管理,建立可靠、高效的遠程自動抄表系統。
【功能介紹】
1.系統管理:用戶根據用戶賬號及密碼登陸、退出系統,進行功能操作。
2.用戶管理:對系統內用戶建檔,遠程對用戶進行新建、查詢、刪除、修改等操作。
3.抄表管理:系統可定時和隨時抄錄數據。可以抄讀用電表使用當前、月凍結數據。
4. 用電數據報表分析:開戶查詢、實時用電數據查詢、歷史數據查詢等。
5.采集服務:定時采集(定時巡測)、隨機采集、事件響應。

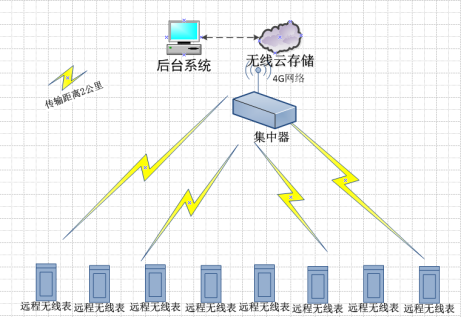

【總體架構】
A、主站系統與集中器之間采用4G聯接方式。后臺管理平臺匯總數據并進行處理。
B、三相電能表內置LORA無線通訊模塊與集中器之間采用短距離無線方式傳輸。
【方案設計原則】
1、實時性:抄表數據返回時長小于10秒、數據保存響應時長小于0.5秒;
2、可靠性:系統服務程序自動運行機制,服務器斷電服務器關機重啟后能馬上恢復系統運行;
3、擴展性:系統進行模塊化設計,擴展業務不影響原有業務正常運作。提供外部數據接口,作為外部系統擴展;
4、可維護性:提供自動升級程序,保證便于程序更新;
5、界面友好性:充分結合用戶的需求,以及利用美工對界面進行設計。使用戶界面美觀,易用,可通過手機和電腦查詢用電情況。
【方案特點】
1.實時數據采集自動傳輸。
2.采用LORA無線方式轉輸,可靠性強。
3.免除布管拉線,不破壞原有建筑,方便工程安裝。
4.關聯打印機設備,實現數據打印需求。
5.數據導出功能,方便存儲管理。
6.易管理免維護,運維便捷。
樓宇地下室遠程自動抄表方案
報價單
序號 | 設備名稱 | 數量 | 單位 | 單價(元) | 總價(元) | 備注 | |
1 | 硬件部分 | ||||||
1.1 | 三相四線電能表 DTZY1823 10(60)A 3*220/380V | 60 | 臺 |
| 白色壁掛式,不帶繼電器,帶上行模塊 | ||
1.2 | 智能能源管理終端 | 2 | 套 | 導軌式,簡易型1路RS485口,內置4G流量卡,包年流量費。 | |||
2 | 軟件部分 | ||||||
2.1 | 系統服務 | 1 | 項 | 不包含與其他軟件接口調試服務費,如對功能擴展另行計費,包含云服務器軟件。 | |||
方案總價 | |||||||
小計 | 報價不含施工費 |
深圳市智源光通訊技術有限公司
2019.11.11
