【項目內容及需求】
酒店式公寓3-18層,每層電表井電表箱內安裝單相表12只,預估單相電子式電能表192只
【方案介紹】
<采集方式>485通訊方式(485通訊線直聯方式)
<方案構成>單相智能費控表+485采集器+485集中器+系統軟件
<運行支持>具備本地服務器或云端服務器

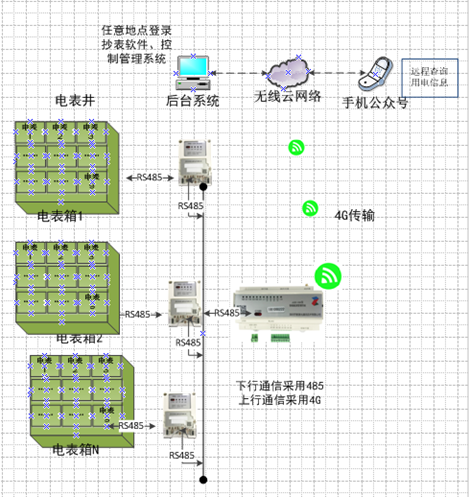

<運行原理圖>
<方案說明>
①項目地3-18樓電井每層電表箱采用485通訊方式手拉手接入12只單相電能表并接入1只485采集器,單只485采集器限額采集30只電表。
②485采集總線接入一只集中器,集中器下行與采集器通過485通訊,上行與服務器通過4G流量傳輸數據。
③服務器(云端服務器)收集、匯總數據,管理人員在任意地點通過軟件賬號密碼登錄管理遠程抄表系統。
④用電用戶可通過個人的單一賬號登錄手機公眾號查看個人用電數據并完成自動繳費、合閘。
【方案特點】
①采用單相智能費控電能表,表內內置開關,滿足遠程閥控功能,欠費拉閘斷電、繳費成功合閘送電。
②滿足智能化管理需求,一體式遠程自動管理,免人工維護,系統可自行運行抄表、充值、計費、扣款、余額提醒、欠費拉閘、繳費合閘。
③數據貯存在服務器,能夠隨時隨地操作登錄管理賬戶,不受地域限制,不限距離,避免單一抄表電腦損壞造成的數據丟失。
④電表管理控制功能,異常數據分析,排查電表是否正常計量。
⑤手機公眾號同步查詢數據,實時管理數據。

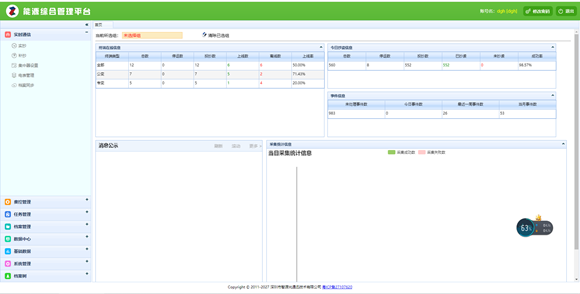

【抄表界面展示-網絡遠程版】

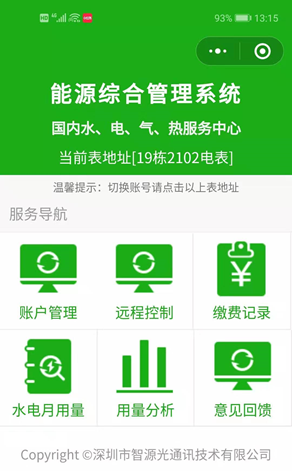

手機查詢界面
【運行支持】
【設備清單】
名稱/型號/規格 | 數量 | 單位 | 備注 |
單相遠程智能費控電能表DDZY1823 220V 5(80)A | 192 | 只 | 帶內置開關適用于滿足系統拉合閘功能 |
485采集器 | 9 | 只 | 一只采集器通過485通訊線最多可接入30只電表 |
集中器 | 1 | 只 | 每只集中器限額抄收電表200只 |
4G流量費(集中器) | 1 | 張 | 每一只集中器安裝一只SIM卡,移動4G流量包年,每只60元每年。3年起收。 |
系統軟件費 | 1 | 套 | 網絡版軟件使用費用 |
調試費 | 192 | 戶 | 軟件安裝、培訓、使用費用 |
