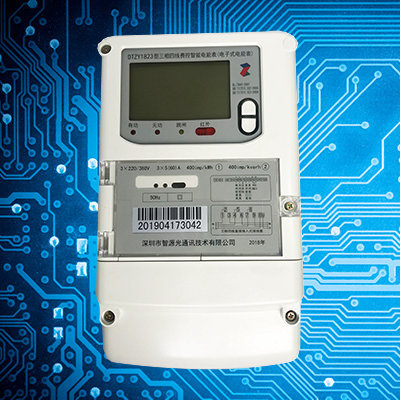

DT(S)ZY1823-可擴展模塊
三相電子式費控智能電能表
DTZY1823型三相電子式費控電能表采用當今最先進的電能表專用集成電路、永久保存信息的不揮發性存貯器、紅外通訊、漢字大畫面液晶顯示等多項技術。該表集眾多功能于一體，實現了有功、無功雙向分時電能計量、分相雙向計量、需量計量、功率因數計量、顯示和遠傳實時電壓、電流、功率等，并實現用戶的預付費功能，又可靈活預置多種功能。超負荷報警和自動斷電、缺相報警、缺相情況記錄、自動抄表等。以手持電腦為媒介實現用戶與供電部門計算機的信息傳輸。并采用多種軟件、硬件抗干擾措施，保證電表可靠運行，從而適應了電力部門對用戶有效及時地現代化科學管理需求。
新一代智能型高科技網絡預付費電能計量電表
DTZY1823遠程費控電表功能特點
安裝
便捷
計量
精準
顯示
直觀
擴展
通訊
低耗
長壽
通訊
規約
產品參數
項目 | 技術參數 | ||
基本技術參數 | |||
電壓規格 | 三相四線：3×57.7/100V 3×220/380V 三相三線：3×100V | 可根據用戶要求 設計特殊規格 的電表 | |
電流規格 | 經互感器接入 | 3×1.5(6)A | |
直接接入 | 3×5(60)A 3×5(80)A 3×10(80)A | ||
拉合閘功能 | 選配 | ||
諧波監測 | 具備 | ||
電壓測量范圍 | Un±30% ? ? ? 50Hz | ||
準確度等級 | 有功：1級，無功：2級 互感式按照：有功0.5S?無功2級標準出廠 出廠誤差控制在允許誤差限值的60％以內 | ||
起動電流 | 1‰Ib～4‰Ib | ||
潛動 | 電流回路無電流，電壓加115％Un時，在起動電流下產生1個脈沖的10倍時間內，輸出應不多于1個脈沖。 | ||
功耗 | 電壓回路：每相≤1.5W、6VA；電流回路：每相≤0.2VA(Ib) | ||
工作/極限溫度范圍 | -25℃～65℃/-40℃～75℃ | ||
相對濕度 | ≤95%（無凝露） | ||
時鐘內部電池參數 | |||
時鐘誤差 | 溫補硬時鐘，在工作溫度范圍內，≤0.5s/d | ||
內部時鐘電池 | 容量：1塊3.6V 1.2Ah鋰電池 | ||
外部抄表電池（選配） | 容量：1塊6V 1.4Ah鋰電池 | ||
脈沖輸出參數 | |||
脈沖輸出常數 | 可根據客戶要求出廠前設置 | ||
通信參數 | |||
通信接口 | 1路RS485， 1路通信模塊：通信模塊可選配：NB-IoT、GPRS（2G）、LTE（4G）、LoRa無線通訊（帶中繼轉發功能） | ||
通信速率 | RS485缺省波特率為2400bps；通信模塊缺省波特率為9600 bps。 | ||
其它參數 | |||

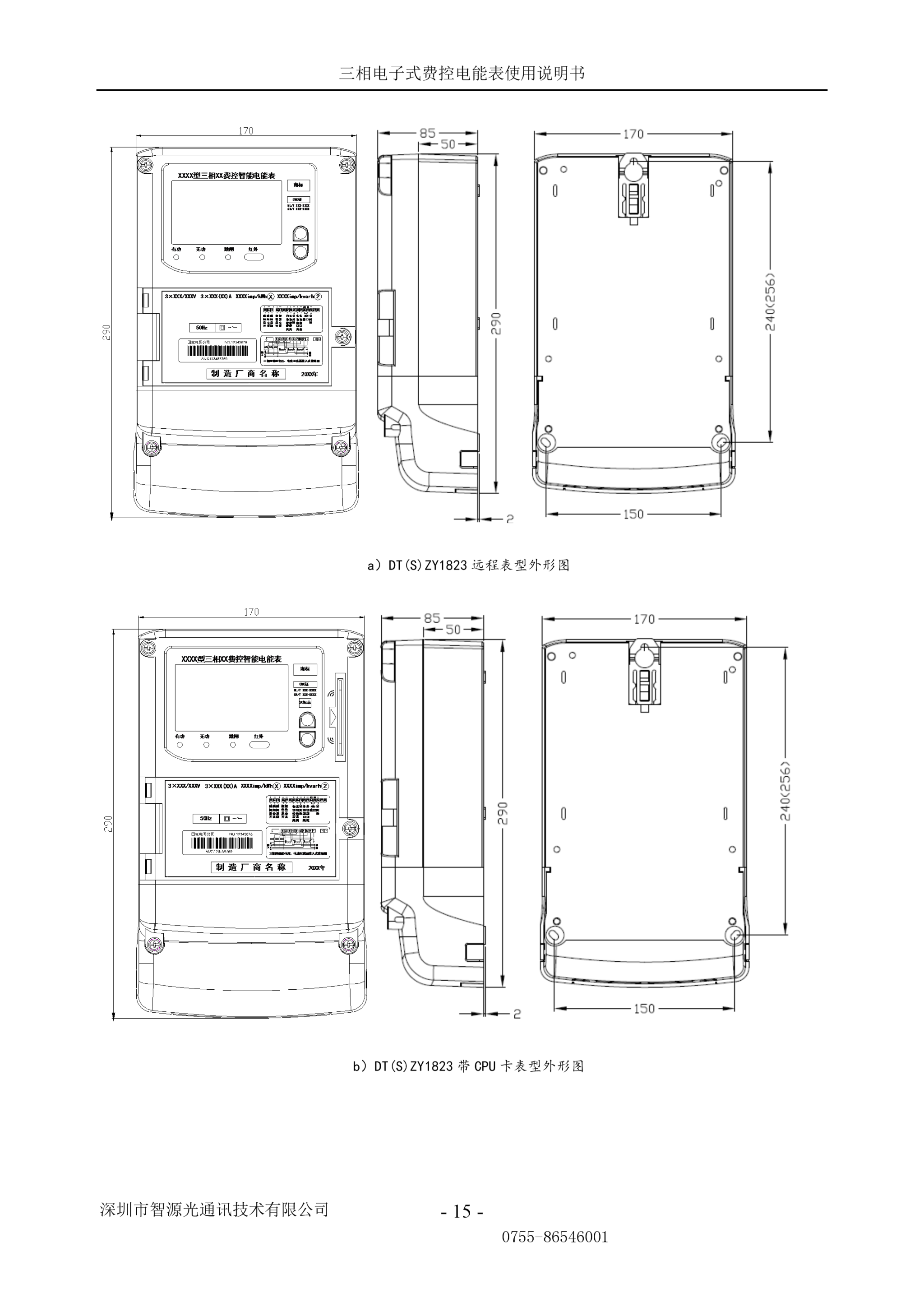

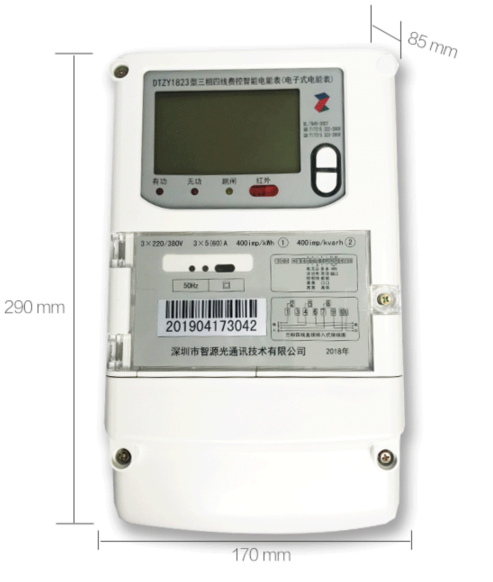

外形尺寸 | 高×寬×厚＝290mm×170mm×85mm | ||
品牌電表+自組網技術+云臺系統
? ? ? ?智源光DTZY1823型電能表，均通過國家質量技術監督局送檢報告（CPA及型式試驗報告），計量精度1級，完全滿足國家標準可應用于計量收費。
DT(S)ZY1823 三相電子式費控智能電能表（可擴展模塊）

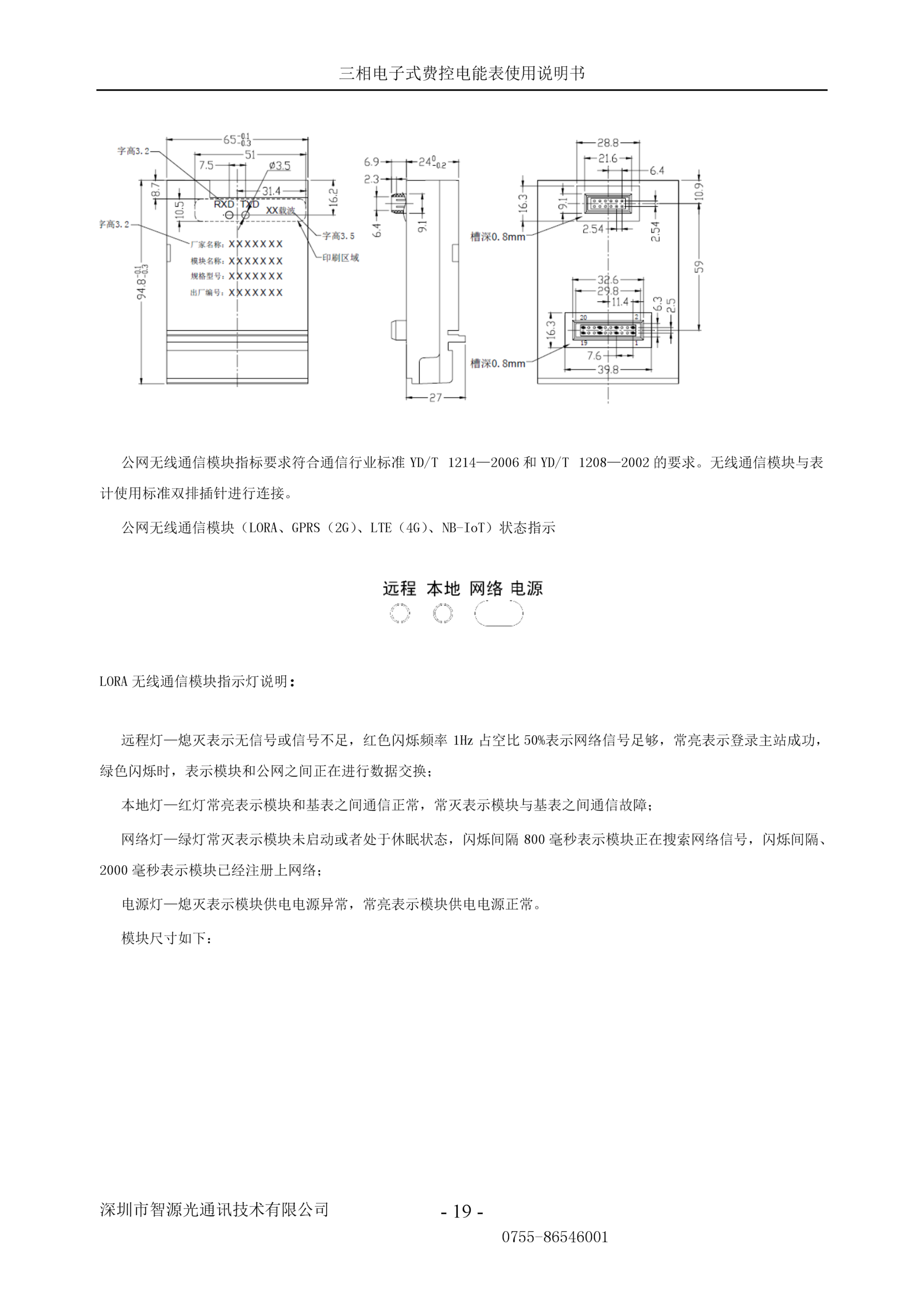

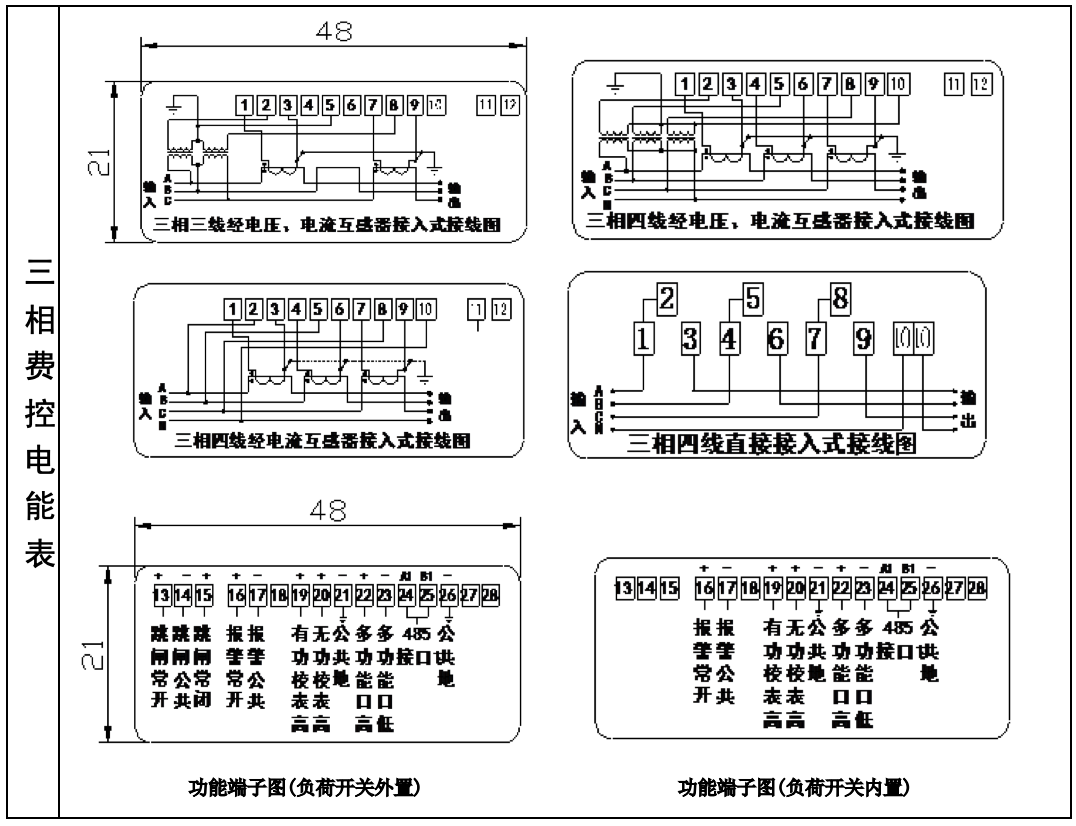

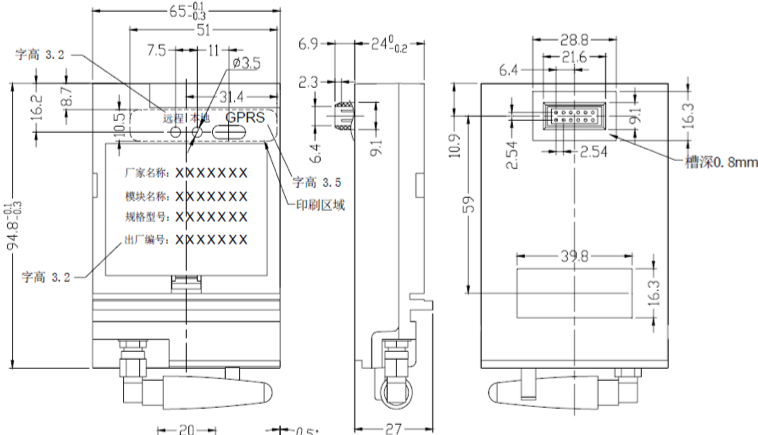

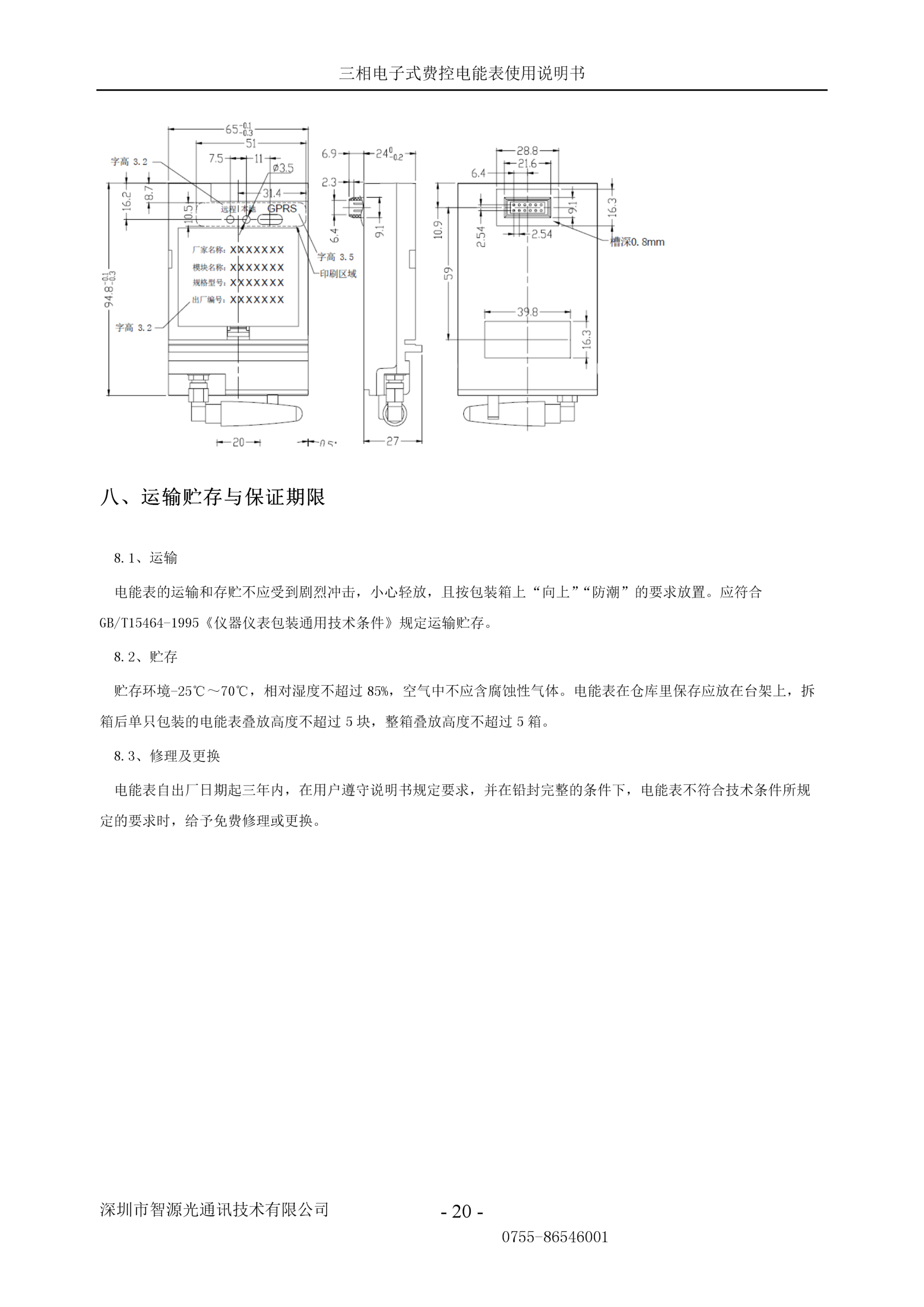

1.可拆卸式無線通信模塊結構圖及端子接線圖解

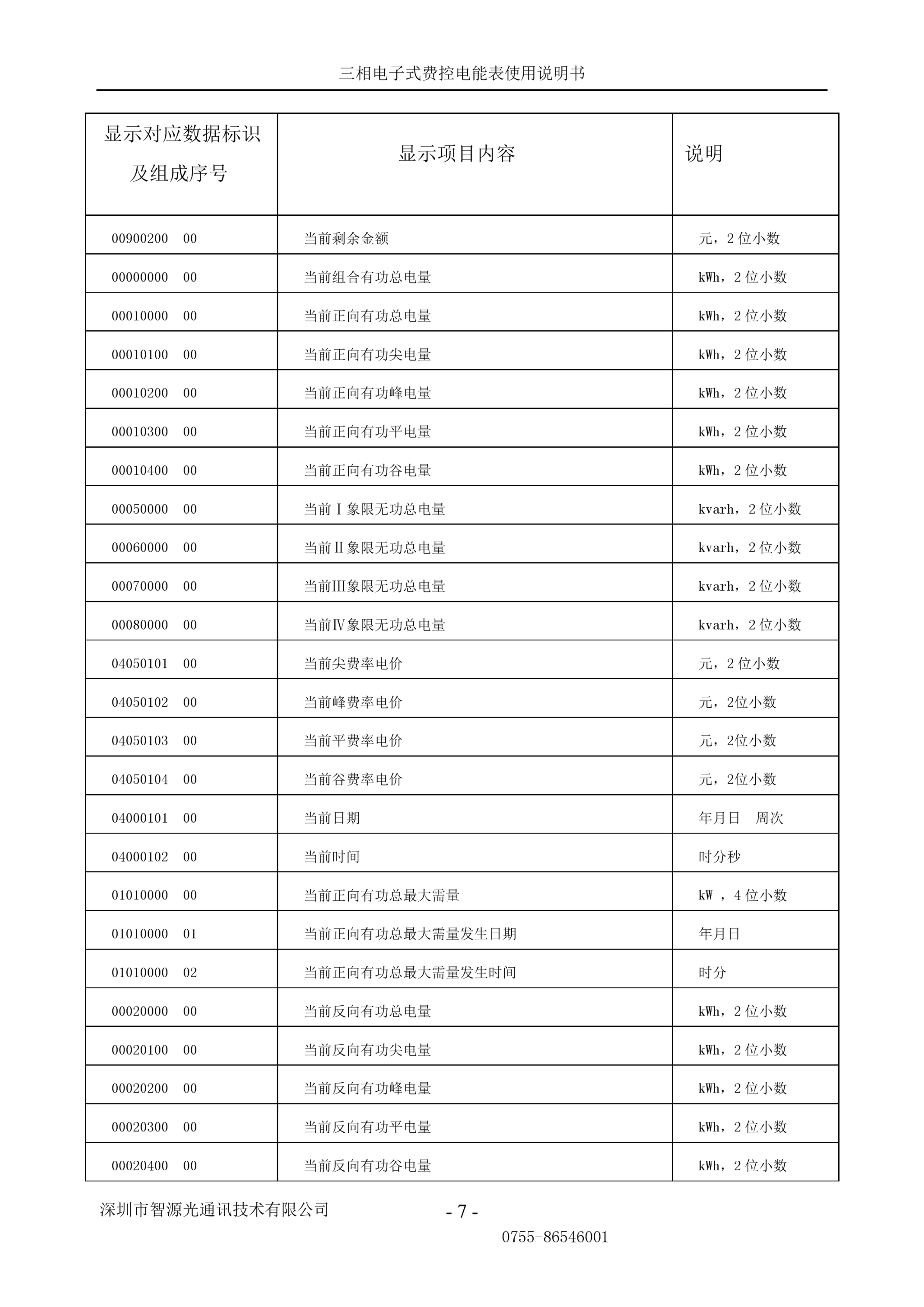

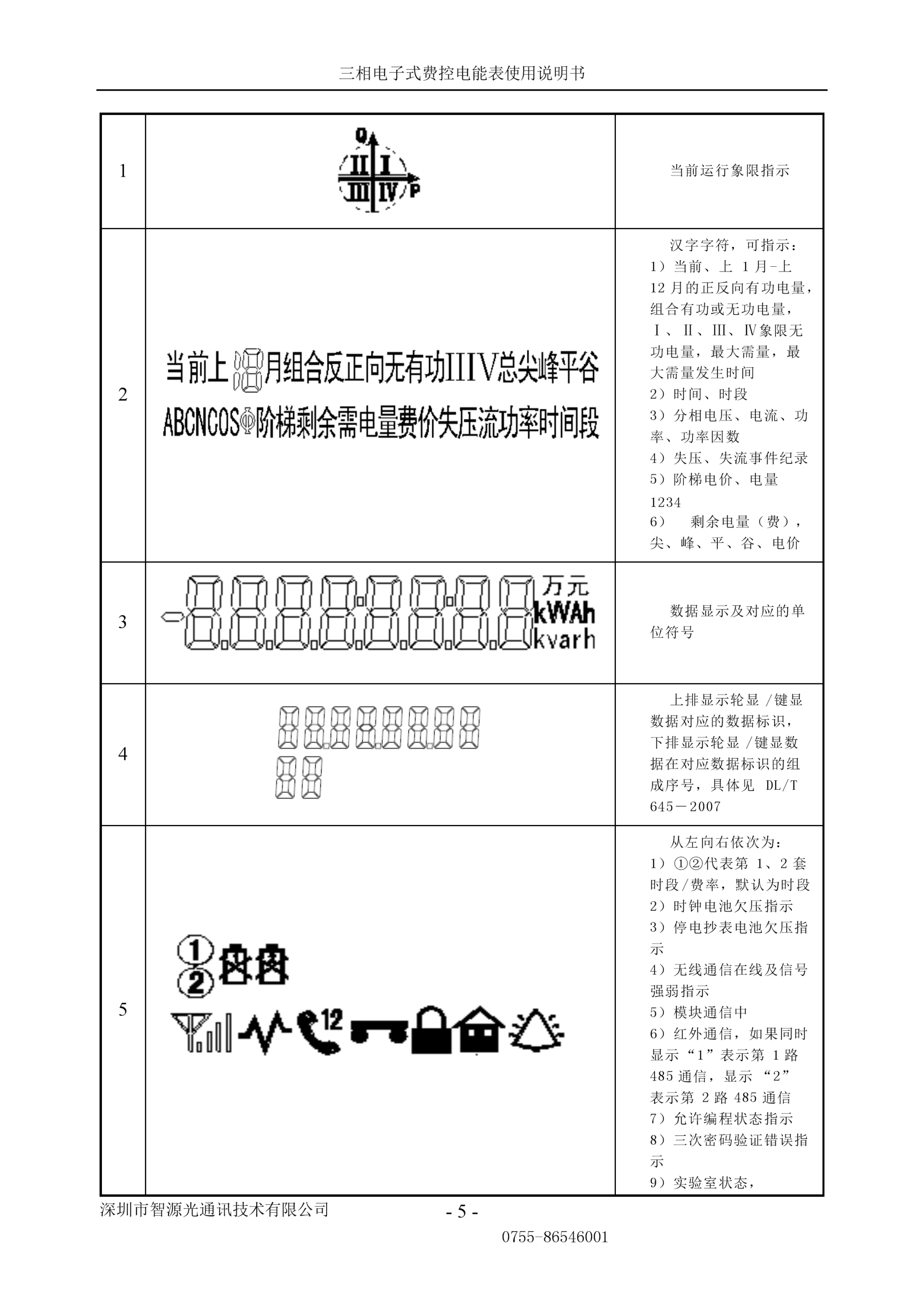

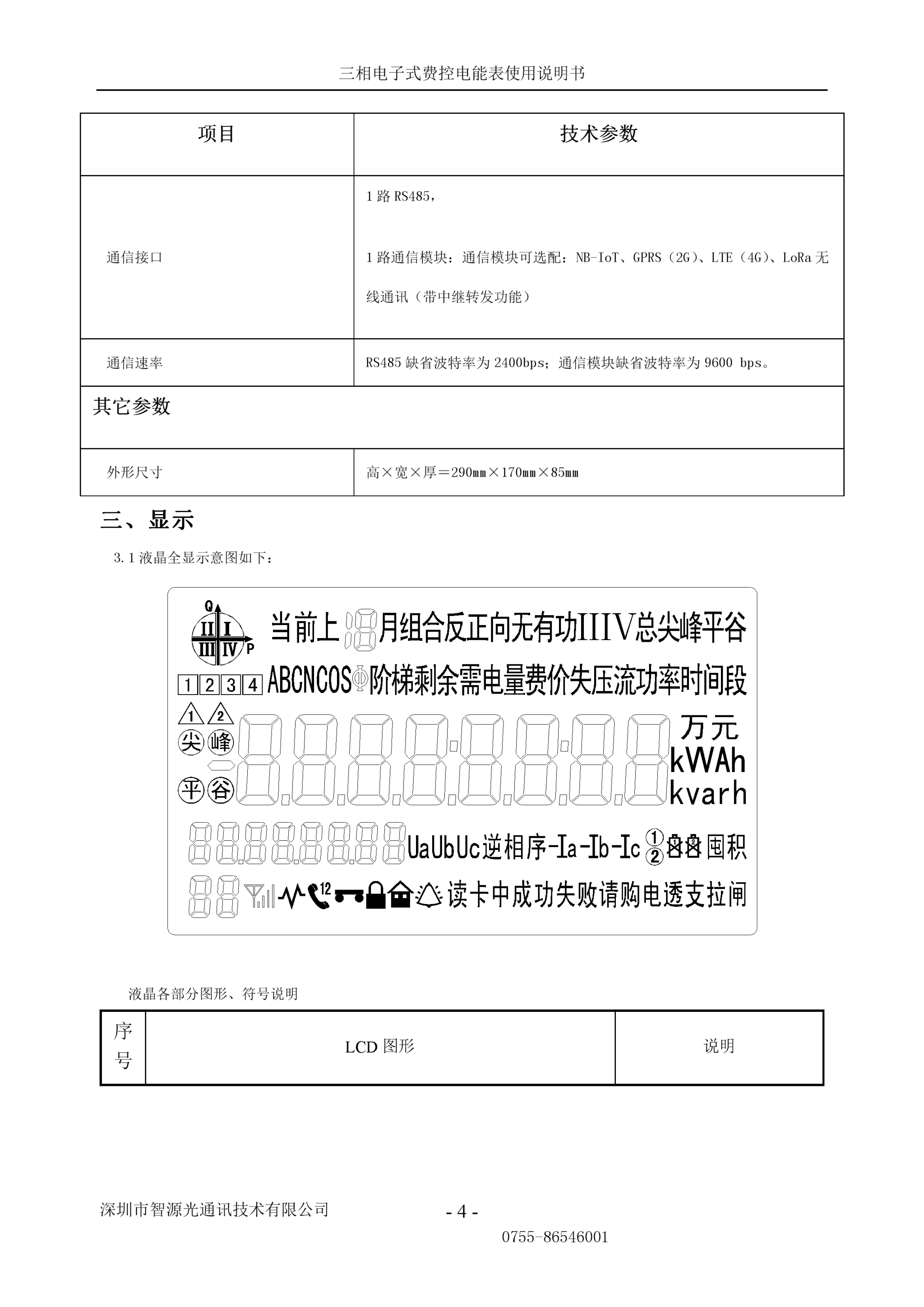

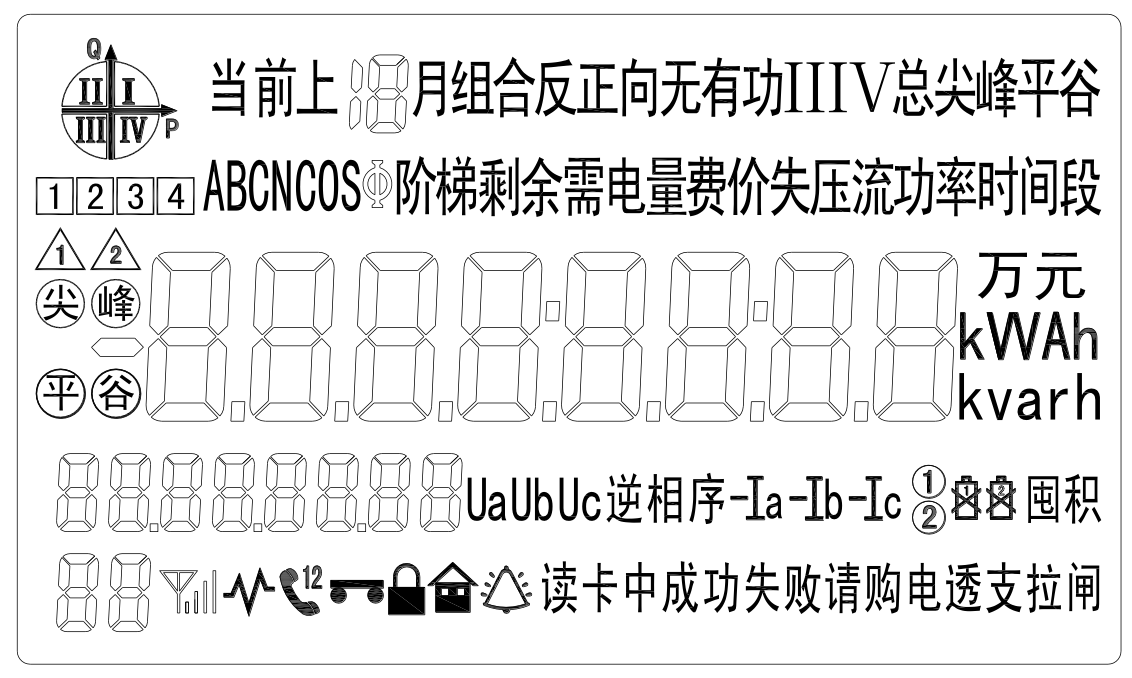

2.表盤液晶屏顯示示意圖
公網無線通信模塊指標要求符合通信行業標準YD/T 1214—2006和YD/T 1208—2002的要求。無線通信模塊與表計使用標準雙排插針進行連接。公網無線通信模塊支持LORA、GPRS（2G）、LTE（4G）、NB-IoT等
