DTS(S)D1823型三相四線

電子式多功能電能表

DSSD1823/ DTSD1823型三相三線/四線電子式多功能電能表采用當今流行的高精度電能表設計方案，該表集眾智能多功能于一體，顯示和遠傳實時電壓、電流、功率等，且可按部頒標準和用戶要求實現全部失壓、失流記錄、報警、顯示功能，可有效地杜絕竊電行為，可廣泛用于變電站、臺區配變和企事業單位。接口通訊協議和數據結構符合DL/T645-2007標準，也可按用戶要求制作其它形式的通訊規約。

新一代智能型高科技網絡預付費電能計量電表

DTS(S)D1823三相表功能特點

安裝

便捷

顯示

直觀

計量

精準

擴展

通訊

低耗

長壽

存貯

記憶

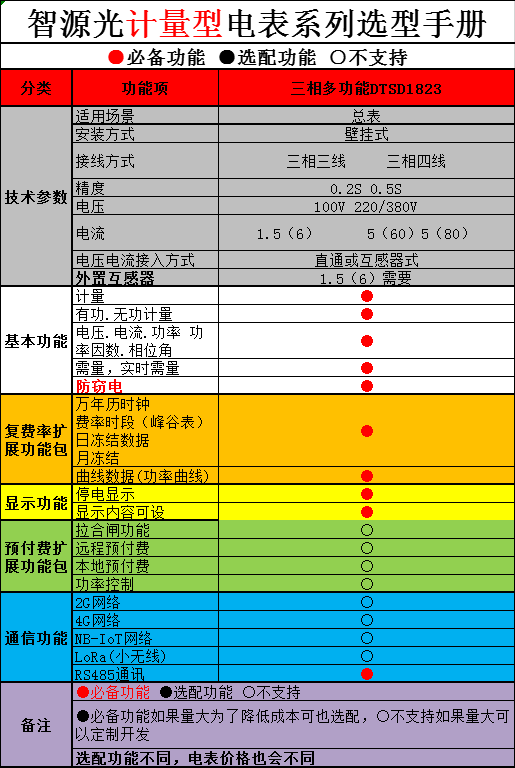

產品參數

項目		技術參數
電壓規格		三相四線：3×57.7/100V 3×220/380V 三相三線：3×100V	可根據用戶要求設計特殊規格的電表
電流規格	經互感器接入式	額定電流(In)：0.3A 1A 1.5A 5A? 最大電流(Imax)：2～10In
電流規格	直接接入式	基本電流(Ib)：5A 10A 15A 20A? 最大電流(Imax)：6Ib

品牌電表+自組網技術+云臺系統

170mm

265mm

100mm

75mm

? ? ? ?智源光DTSD1823型電能表，均通過國家質量技術監督局送檢報告（CPA及型式試驗報告），計量精度0.5S級，完全滿足國家標準可應用于計量收費。

265x170x75(mm)

265mm

75mm

170mm

D(T)SSD1823型三相四線電子式多功能電能表

1.產品外形尺寸及面板說明

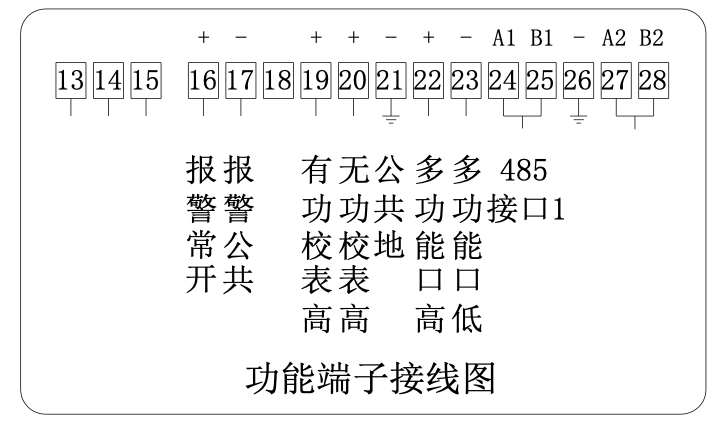

2.產品輔助端子接線圖

電表的面板分為上、下兩部分。上部面板為固定的透明板，下部面板為可鉛封的側翻蓋，側翻蓋下有“電池倉”、“編程鍵”，允許經授權人進行相關操作。

不帶拉閘功能

帶拉閘功能

點擊下載完整說明書

關于DTS(S)D1823 多功能三相電能表的常見問題

我們專門為您準備了一些常見問題的答案，以方便您快速了解我們的產品。

1.我是工廠業主，想使用分時段計量的電表，這款電表滿足嗎？

滿足，我公司研發生產的三相電子式多功能電能表內置時段功能，可以按“尖、峰、平、谷”大工業時段分段計量。

2.我是廣東廣州用戶，時段設置可以設置成廣東廣州大工業時段嗎？

可以。各地供電局執行的大工業計量時段各有不同，用戶在下訂單時，可告訴我公司業務人員，電表將會用于哪一個城市，我們將按照您提供的安裝電表所在城市供電局的規定，在出廠前設置該地區的大工業時段。時段設置免費。

3.我是水小電企業，需要安裝更高精度的多功能電能表，你們公司有嗎？

有的，我公司生產各規格的三相電子式多功能表，高壓、低壓都有。有功精度上我們有1.0級、0.5S級、0.2S級。根據您的需求，推薦您用三相電子式高精度多功能電能表，即0.2S級多功能電能表。

4. 多功能表上液晶上都可以看到什么內容？

三相電子式多功能表液晶循顯內容非常豐富，您可以在自動循顯或者按鍵循顯里查看內容，像當前組合有功總電能、當前組合有功峰電能、當前組合有功平電能、當前組合有功谷電能、當前正向有功總電能、上1結算日組合有功總電能、當前正向有功總最大需量及發生時間、當前反向有功總最大需量及發生時間、當前組合無功1總最大需量及發生時間、A相電流、B相電流、C相電流、A相電壓、B相電壓、C相電壓、總功率因數等等
