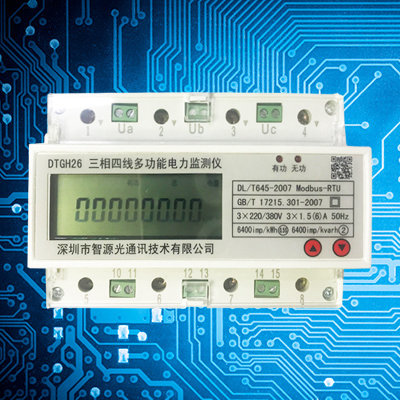

DTGH26型-導軌式

三相四線多功能電力監測儀

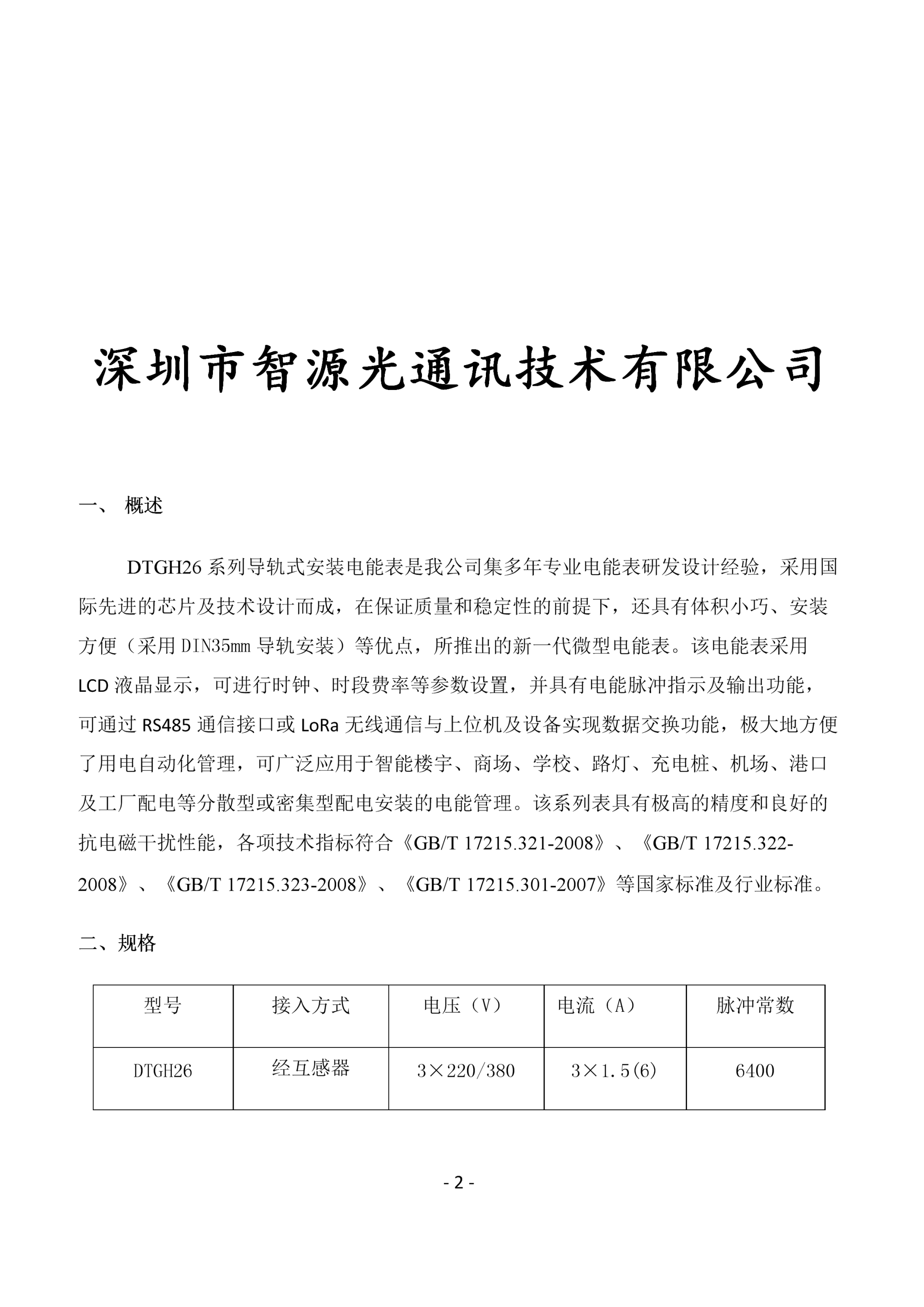

DTGH26系列導軌式安裝電能表是我公司集多年專業電能表研發設計經驗，采用國際先進的芯片及技術設計而成，在保證質量和穩定性的前提下，還具有體積小巧、安裝方便（采用DIN35mm導軌安裝）等優點，所推出的新一代微型電能表。該電能表采用LCD液晶顯示，可進行時鐘、時段費率等參數設置，并具有電能脈沖指示及輸出功能，可通過RS485通信接口或LoRa無線通信與上位機及設備實現數據交換功能，極大地方便了用電自動化管理，可廣泛應用于智能樓宇、商場、學校、路燈、充電樁、機場、港口及工廠配電等分散型或密集型配電安裝的電能管理。

新一代智能型高科技網絡預付費電能計量電表

DTGH26導軌式電表功能特點

配套手機APP

分時

計量

電能

計量

數據

儲存

通信

功能

通訊

規約

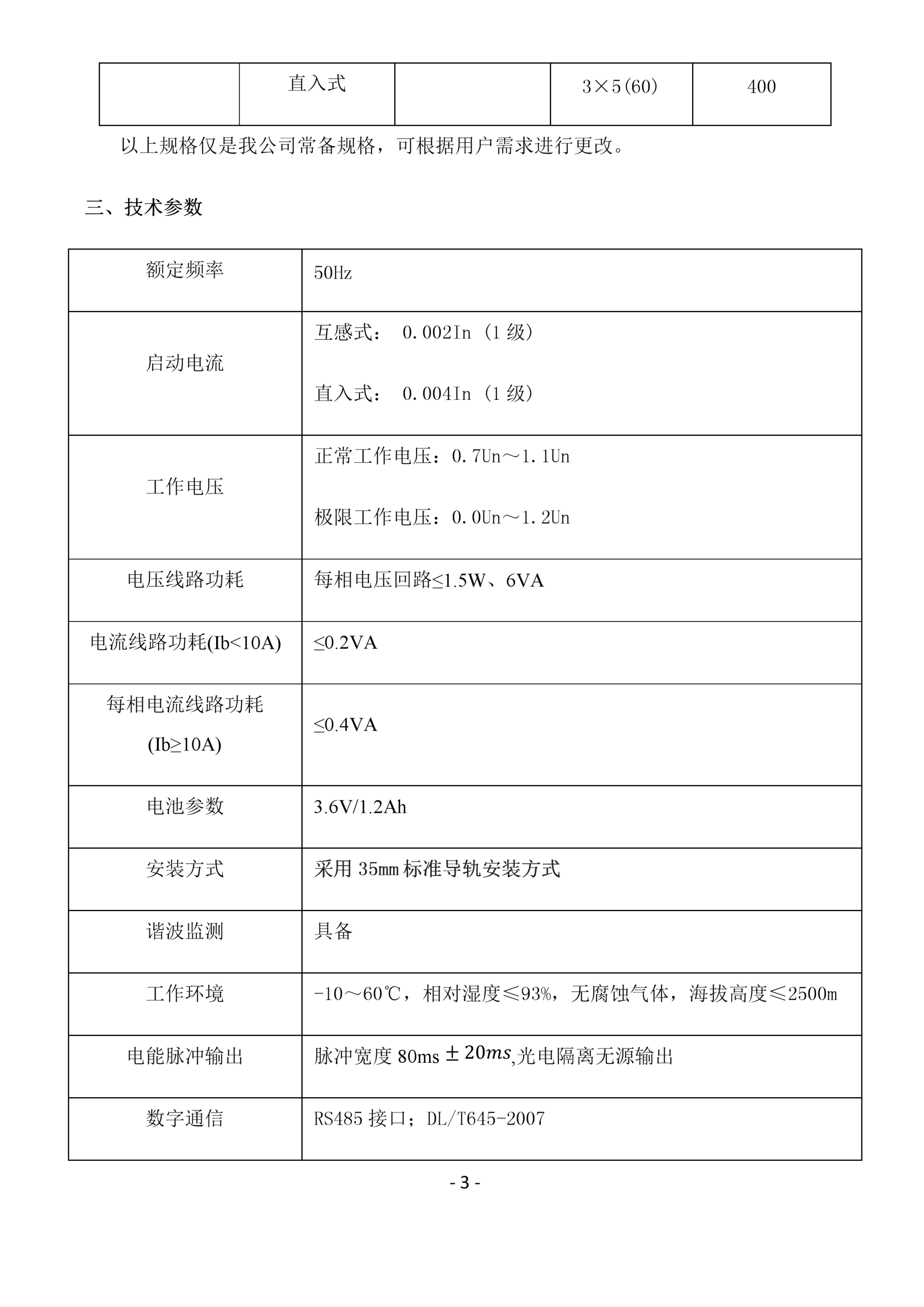

產品參數

額定頻率	50Hz
啟動電流	互感式：?0.002In (1級)? 直入式：?0.004In (1級)
工作電壓	正常工作電壓：0.7Un～1.1Un 極限工作電壓：0.0Un～1.2Un
電壓線路功耗	每相電壓回路≤1.5W、6VA
電流線路功耗(Ib<10A)	≤0.2VA
每相電流線路功耗(Ib≥10A)	≤0.4VA
電池參數	3.6V/1.2Ah
安裝方式	采用35mm標準導軌安裝方式
諧波監測	具備
工作環境	-10～60℃，相對濕度≤93%，無腐蝕氣體，海拔高度≤2500m
電能脈沖輸出	脈沖寬度80ms,光電隔離無源輸出
數字通信	RS485接口；DL/T645-2007 通信速率：1200、2400(默認)、4800、9600 支持擴展LoRa無線：470MHz～510MHz

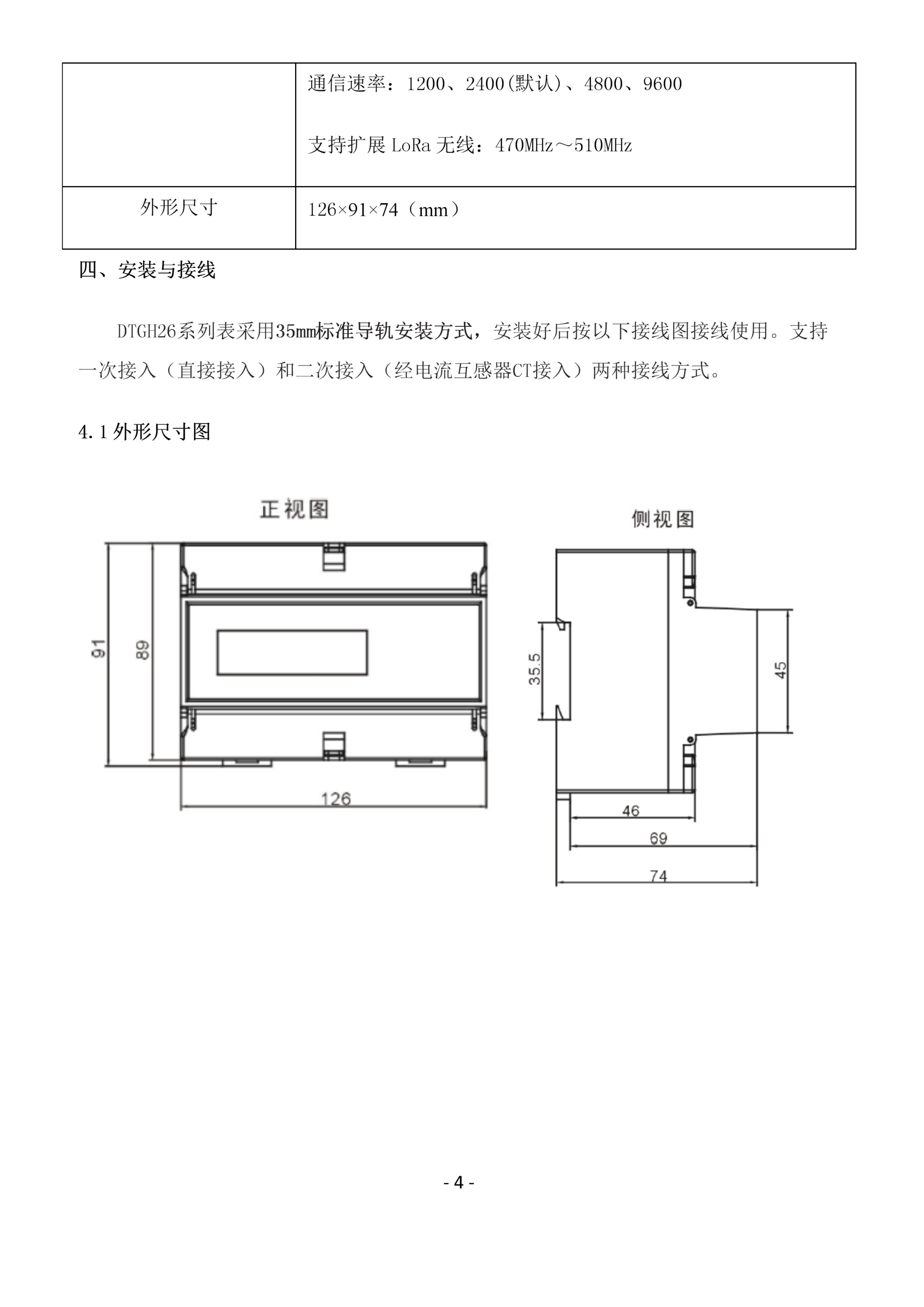

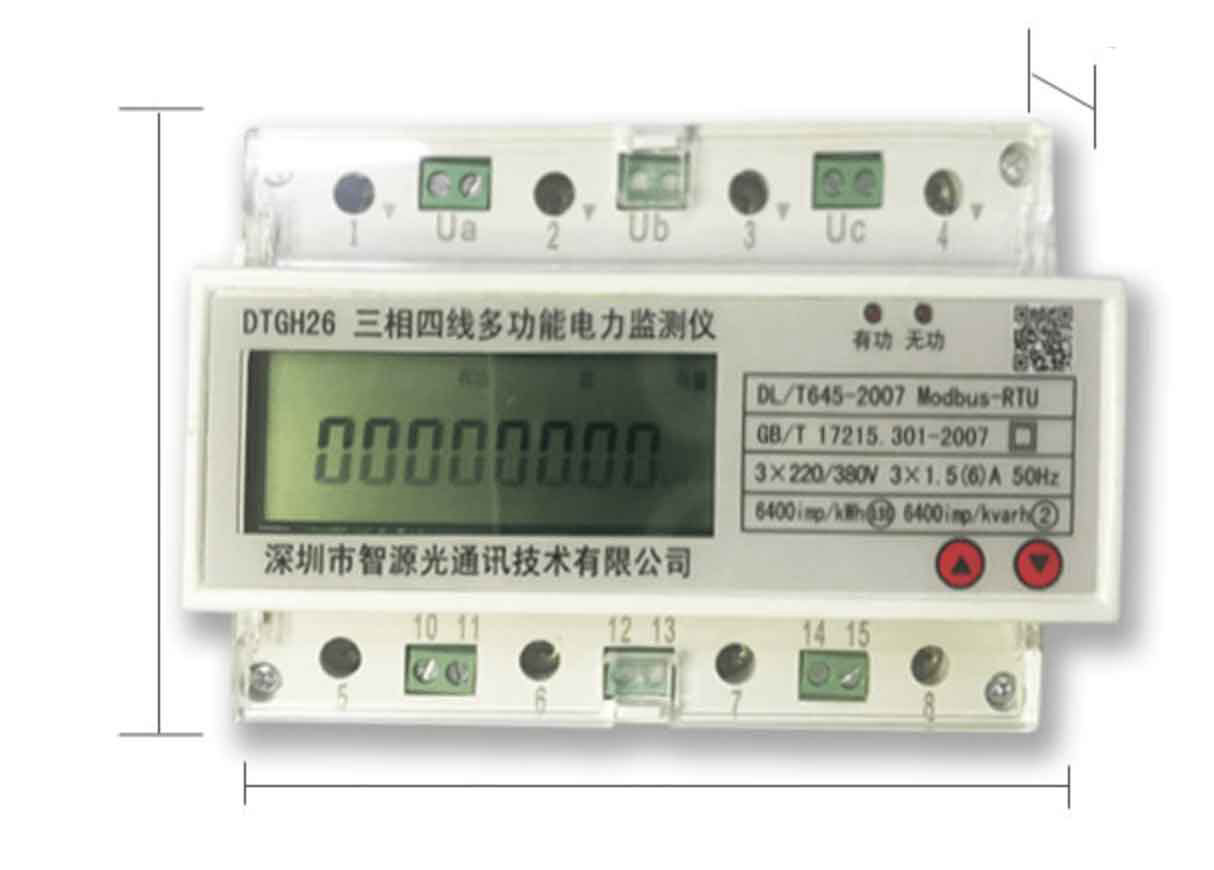

外形尺寸	126×91×74（mm）

品牌電表+自組網技術+云臺系統

126mm

91mm

74mm

DTGH26型-導軌式三相四線多功能電力監測儀

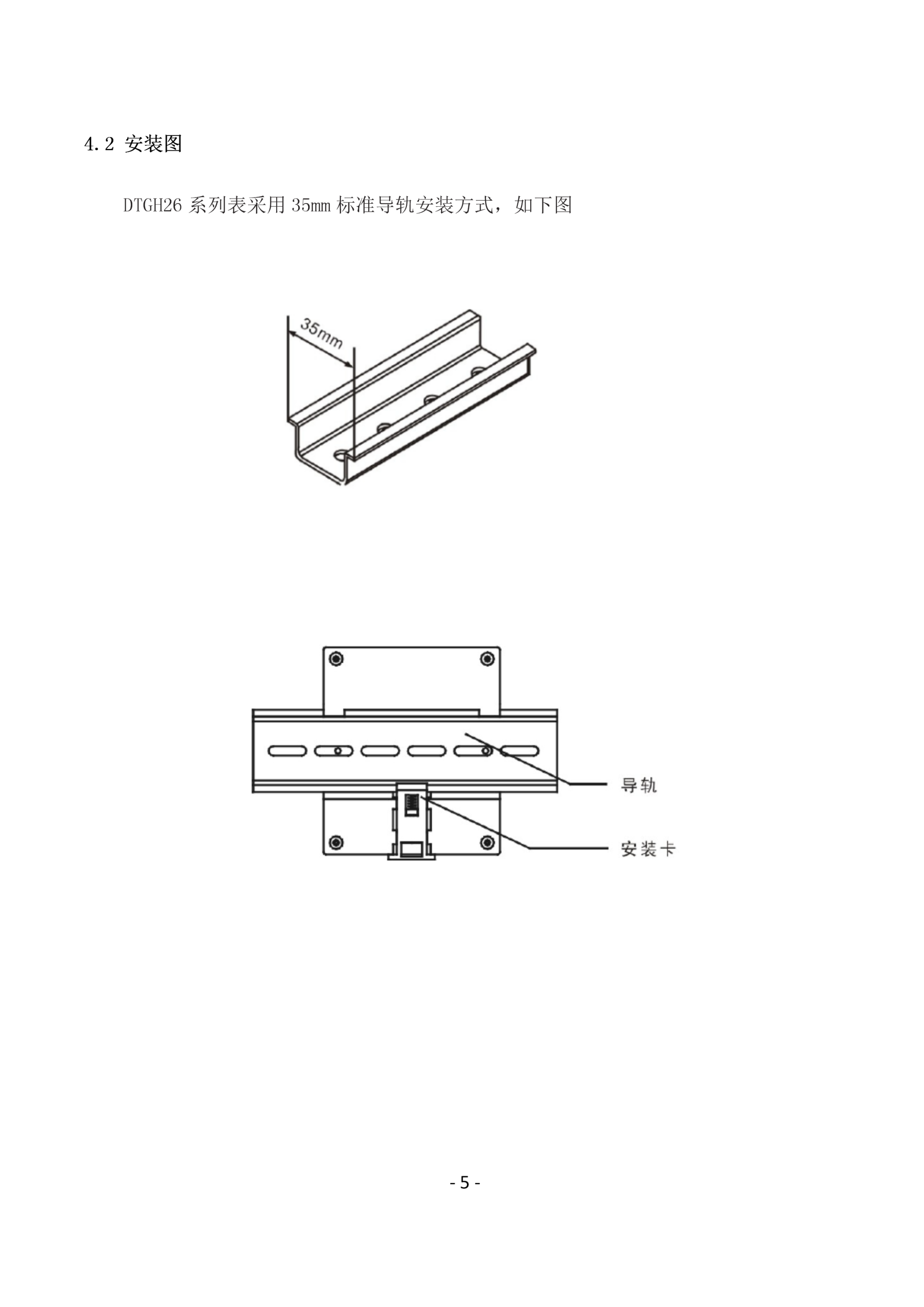

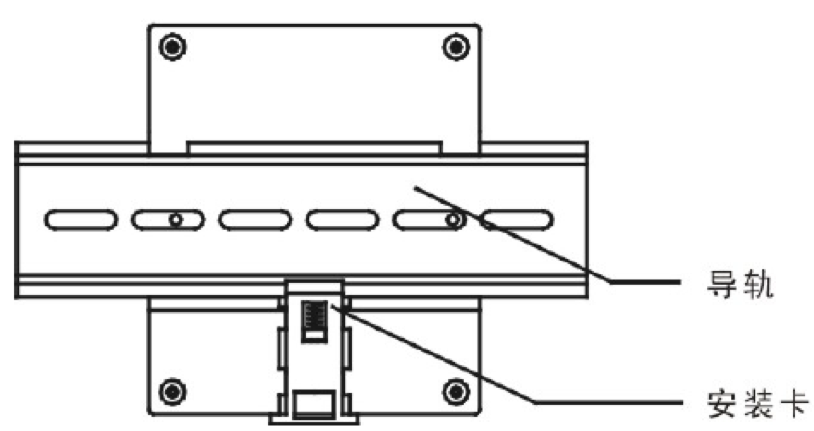

1.DTGH26導軌式三相四線電力監測儀安裝圖解

2.DTGH26導軌式三相四線電力監測儀接線圖解

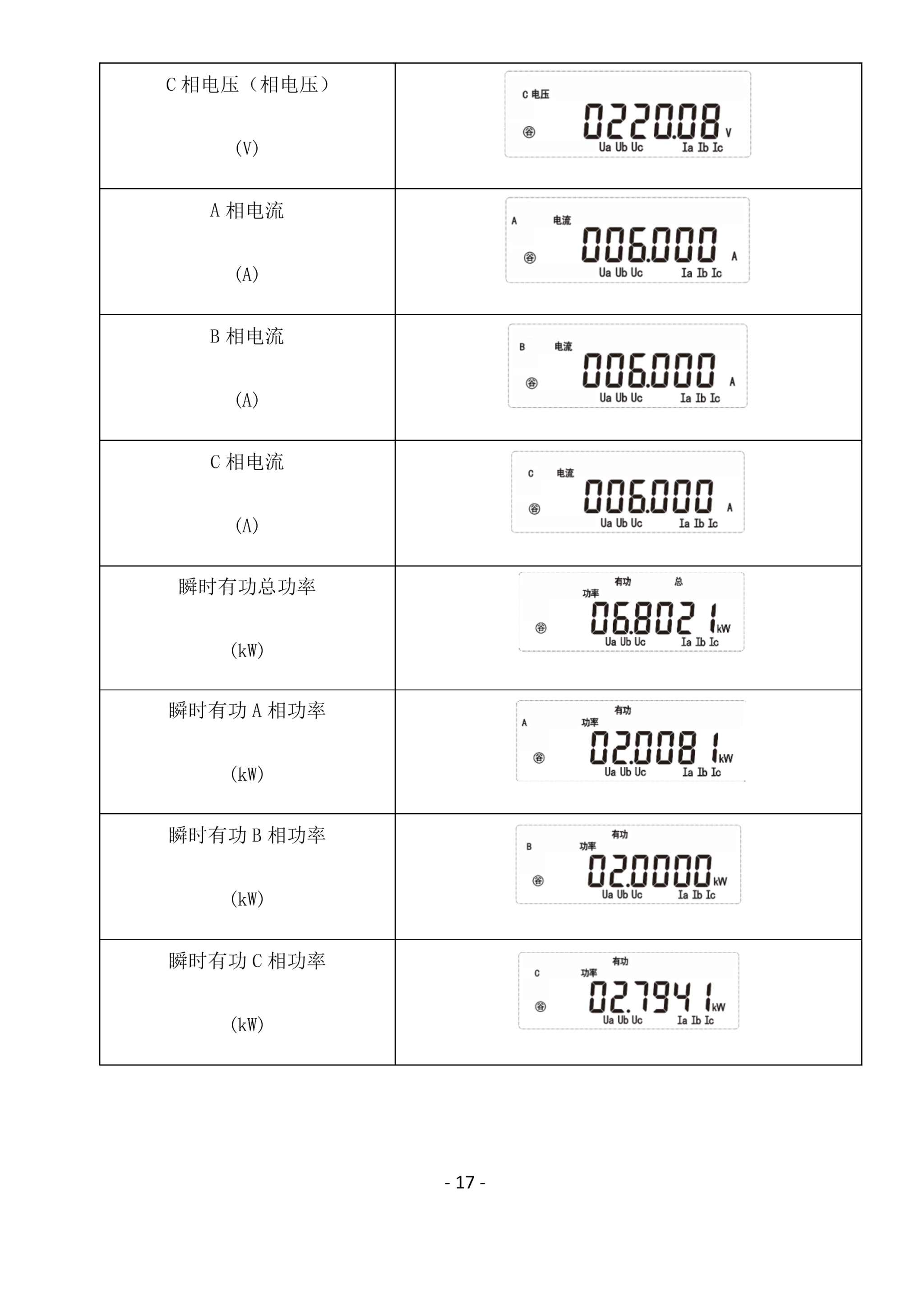

3.DTGH26導軌式三相四線電力監測儀液晶顯示圖解

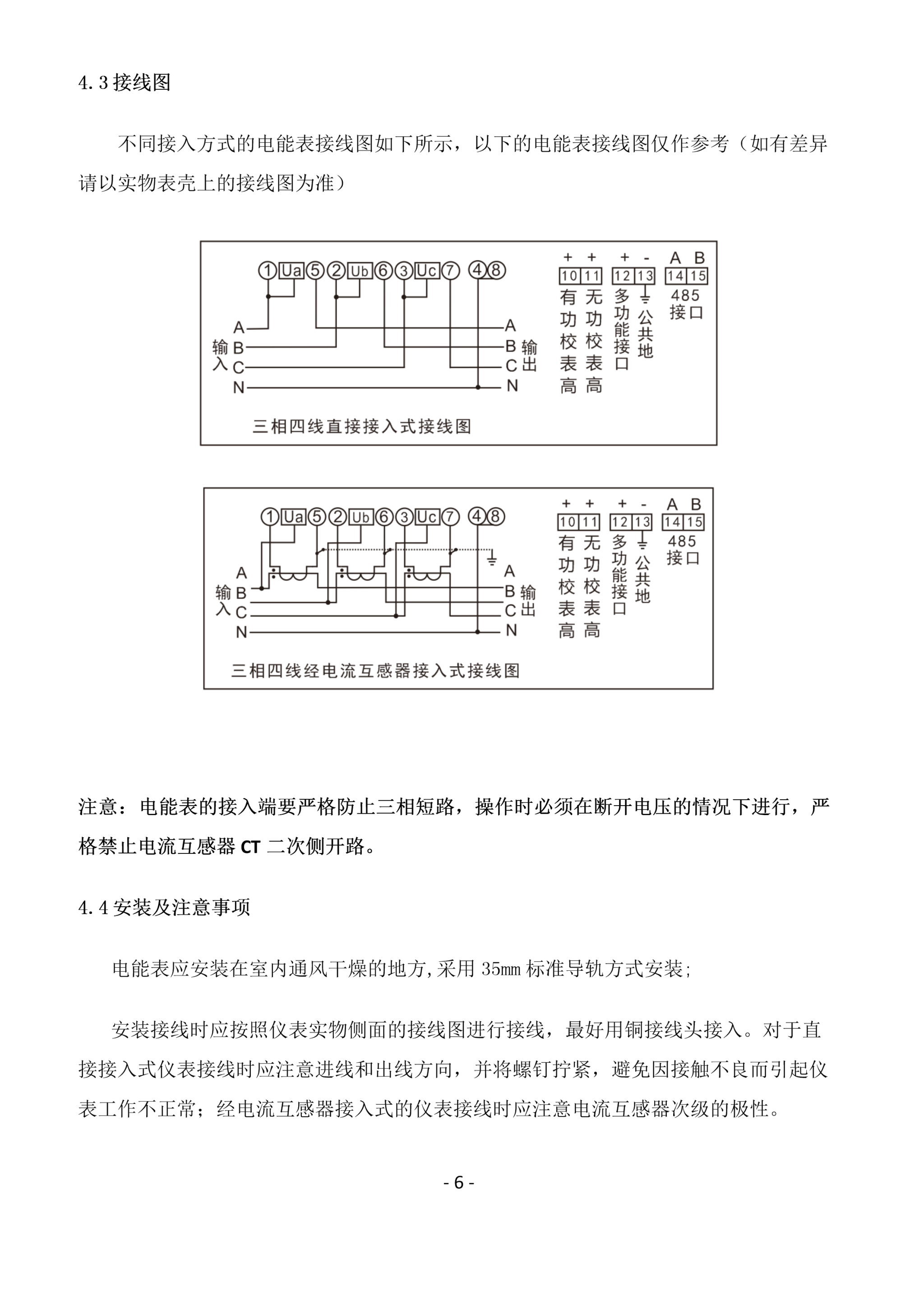

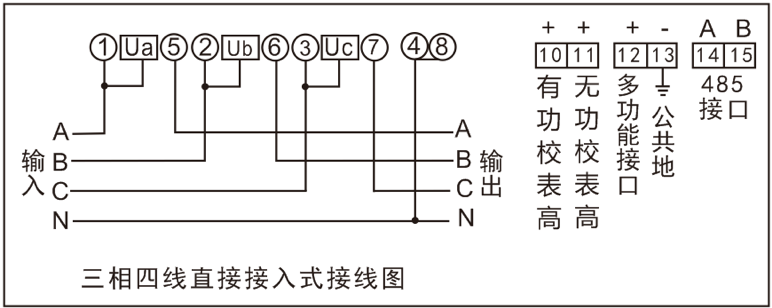

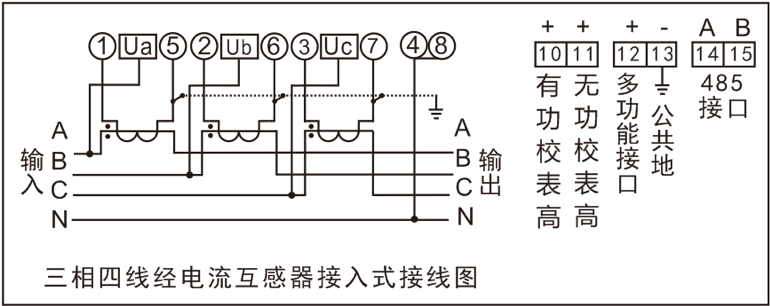

DTGH26系列表采用35mm標準導軌安裝方式，安裝好后按以下接線圖接線使用。支持一次接入（直接接入）和二次接入（經電流互感器CT接入）兩種接線方式。

不同接入方式的電能表接線圖如下所示，以下的電能表接線圖僅作參考（如有差異請以實物表殼上的接線圖為準）

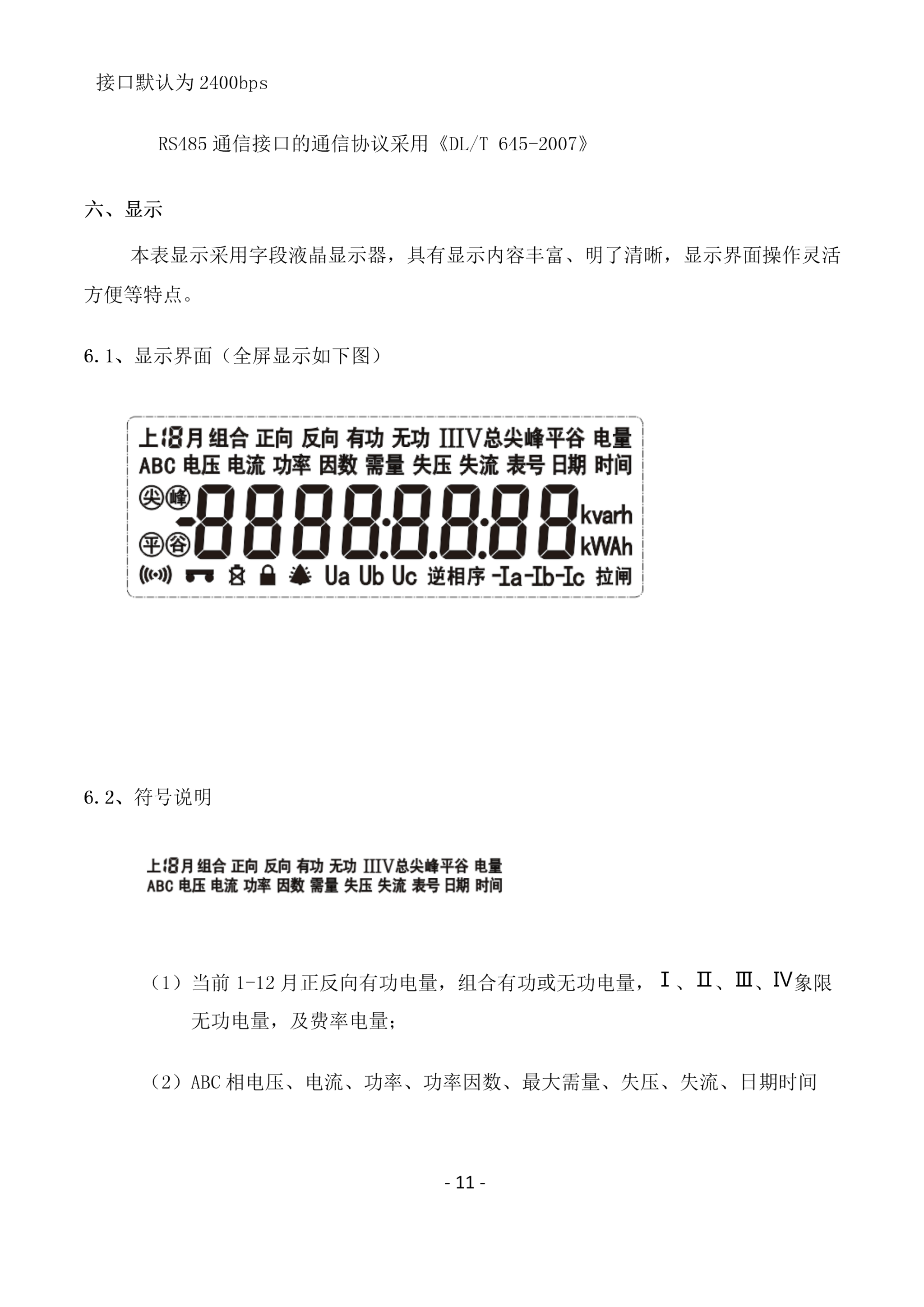

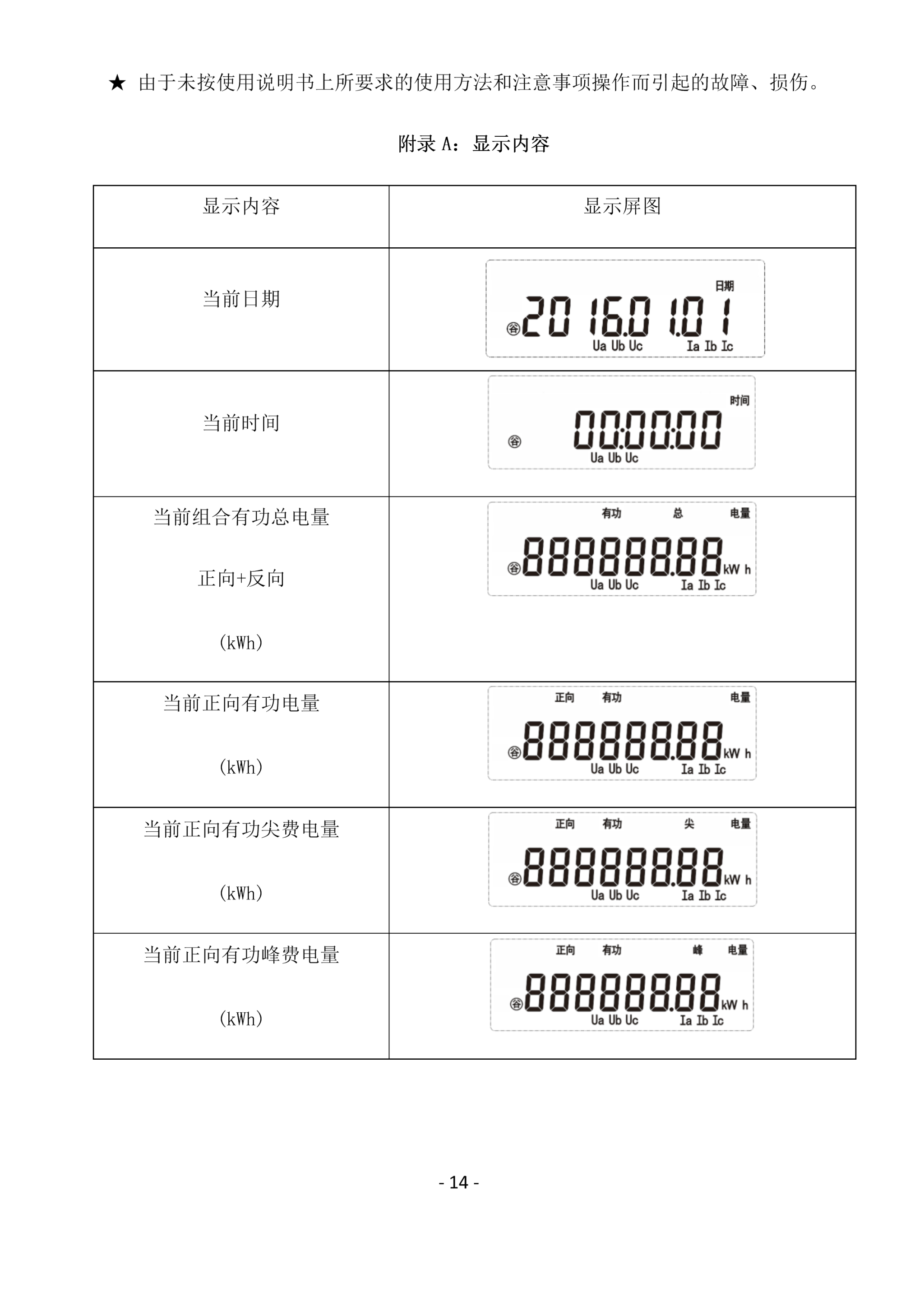

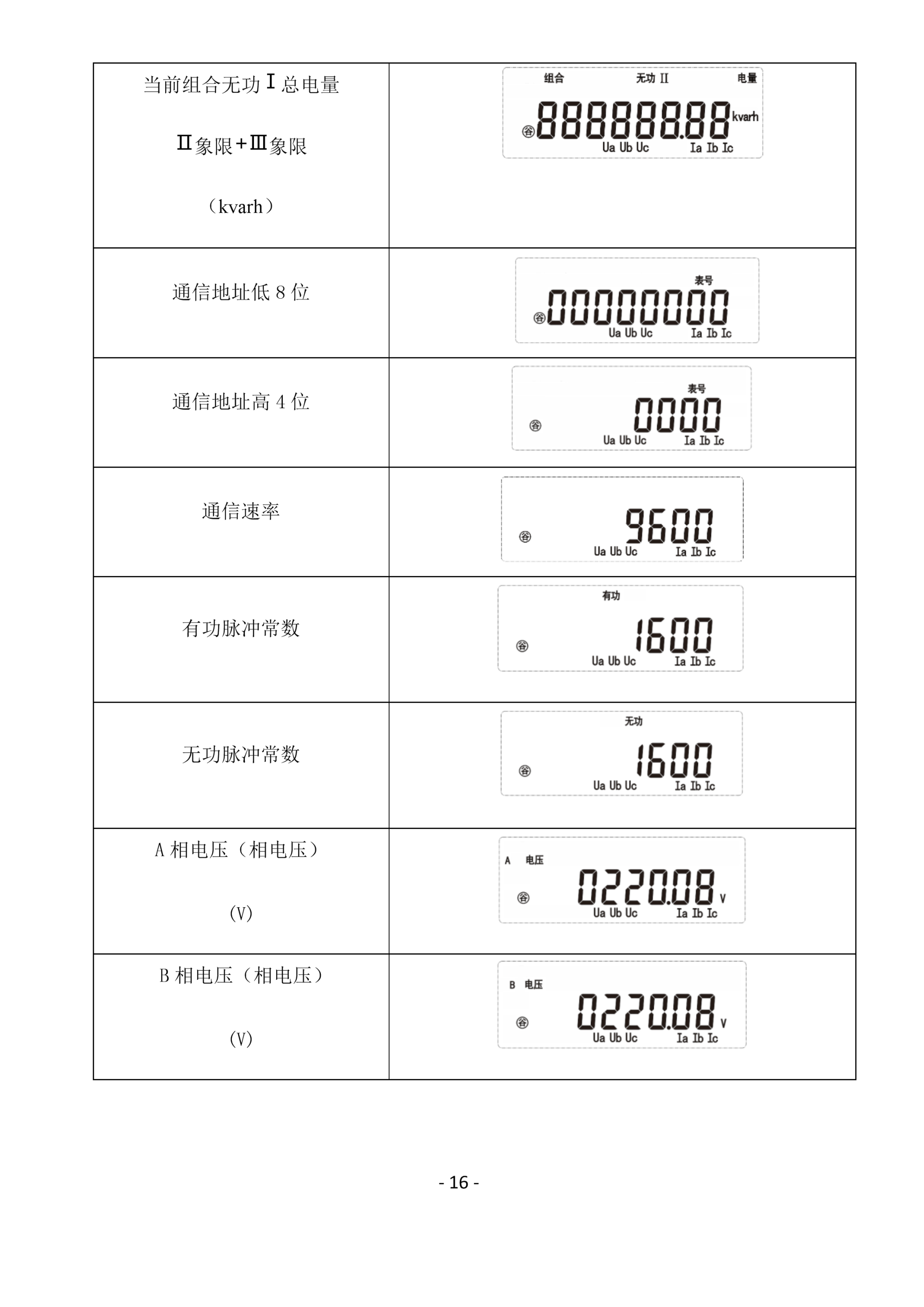

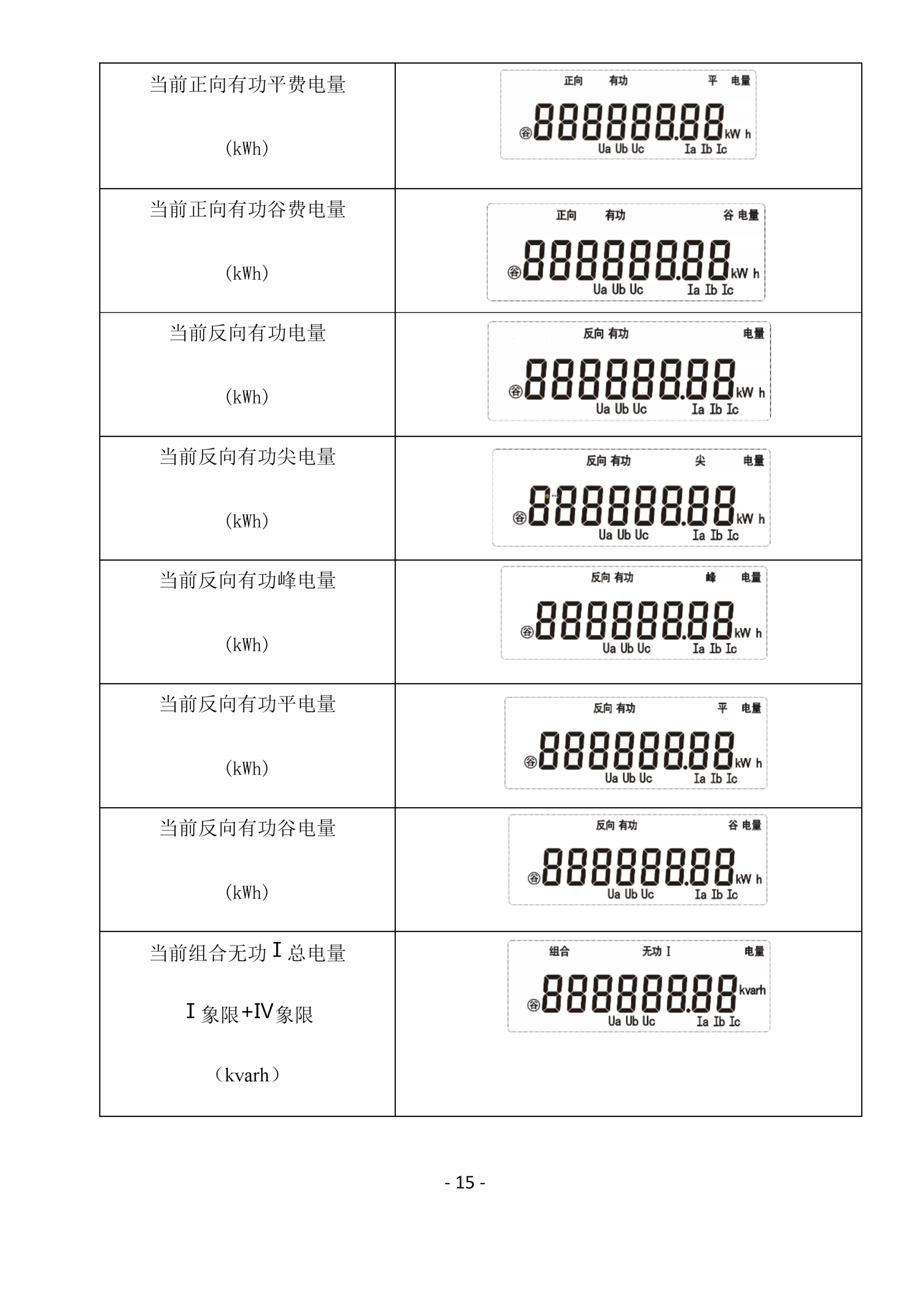

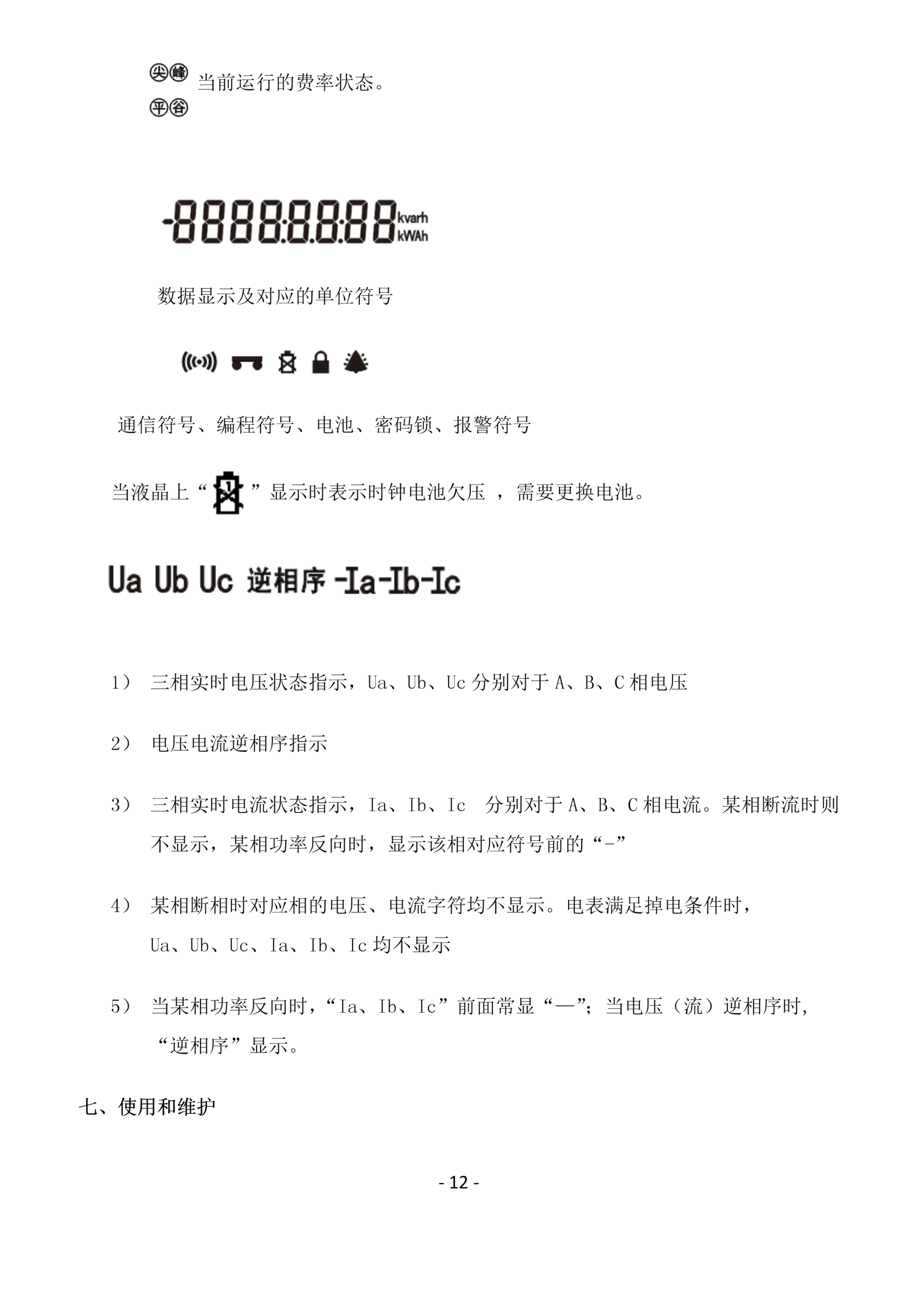

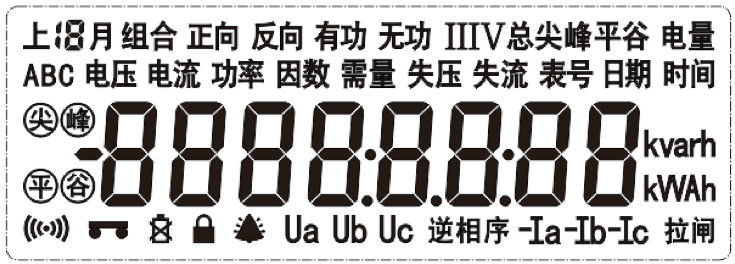

本表顯示采用字段液晶顯示器，具有顯示內容豐富、明了清晰，顯示界面操作靈活方便等特點。

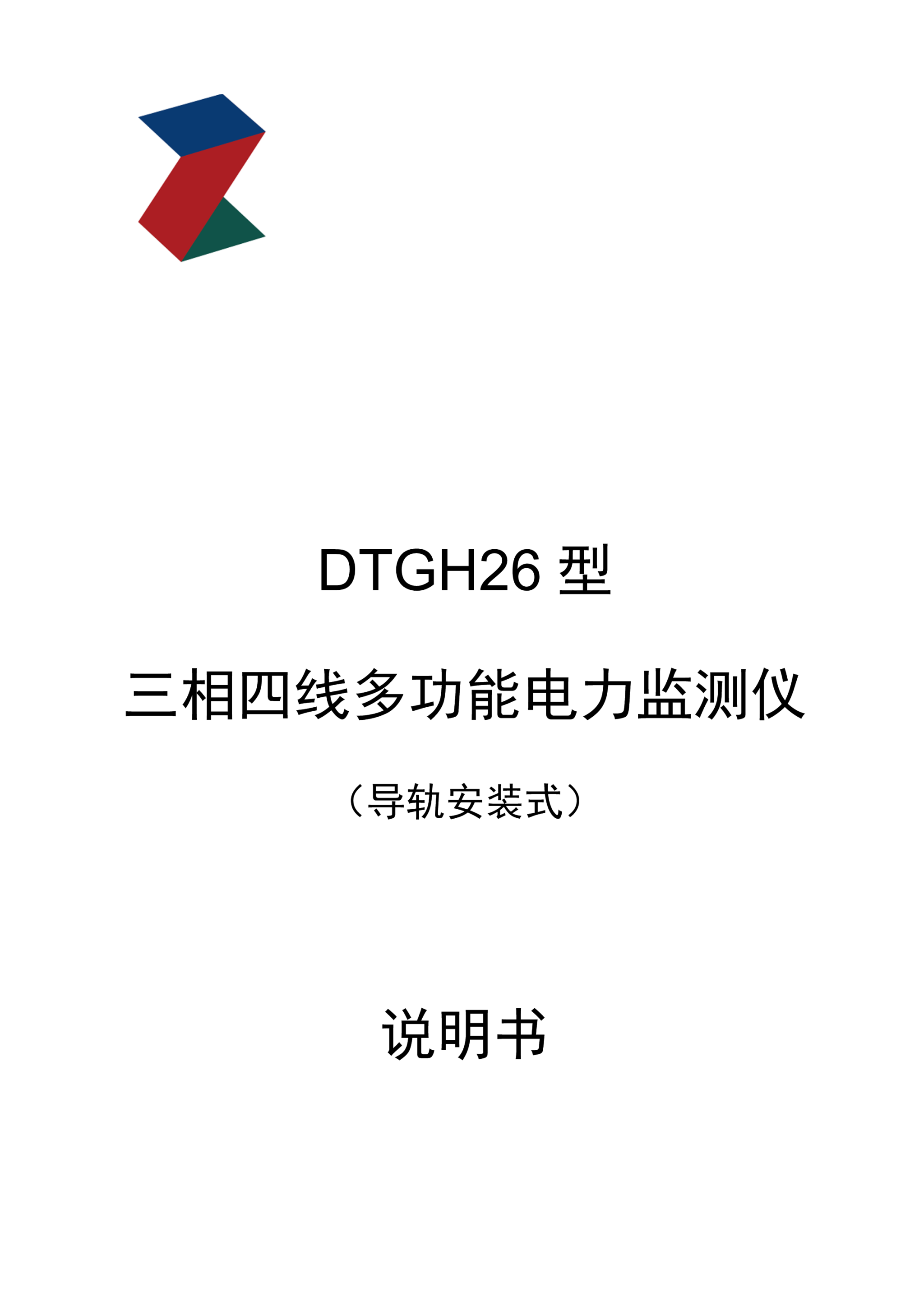

點擊下載完整說明書

關于DTGH26導軌式三相電表的常見問題

我們專門為您準備了一些常見問題的答案，以方便您快速了解我們的產品。

1.我是工廠電工，計劃更換配電柜分表，空間不大，可以采用這一種嗎？

可以的，該款電表采用標準35MM導軌安裝。其外形尺寸為126MM*91MM*74MM，體積非常小巧，適用配電柜小空間安裝。

2.這種DTGH2導軌三相表采用的是哪一種通信規約

該表采用DL/T645-2007通信規約

3.這款表支持遠程自動抄表系統嗎？

支持的，該表具備485通訊接口，支持遠程自動抄表系統采集數據。

4.這款表計量準嗎？

此款表精度為有功0.5S無功2.0，誤差滿足標準要求，請放心使用。
