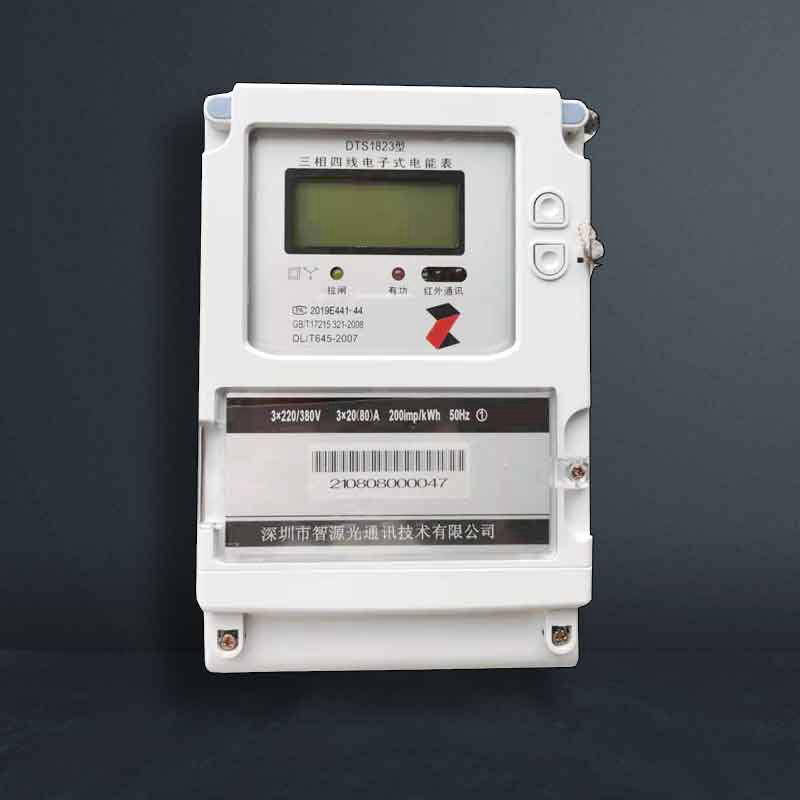

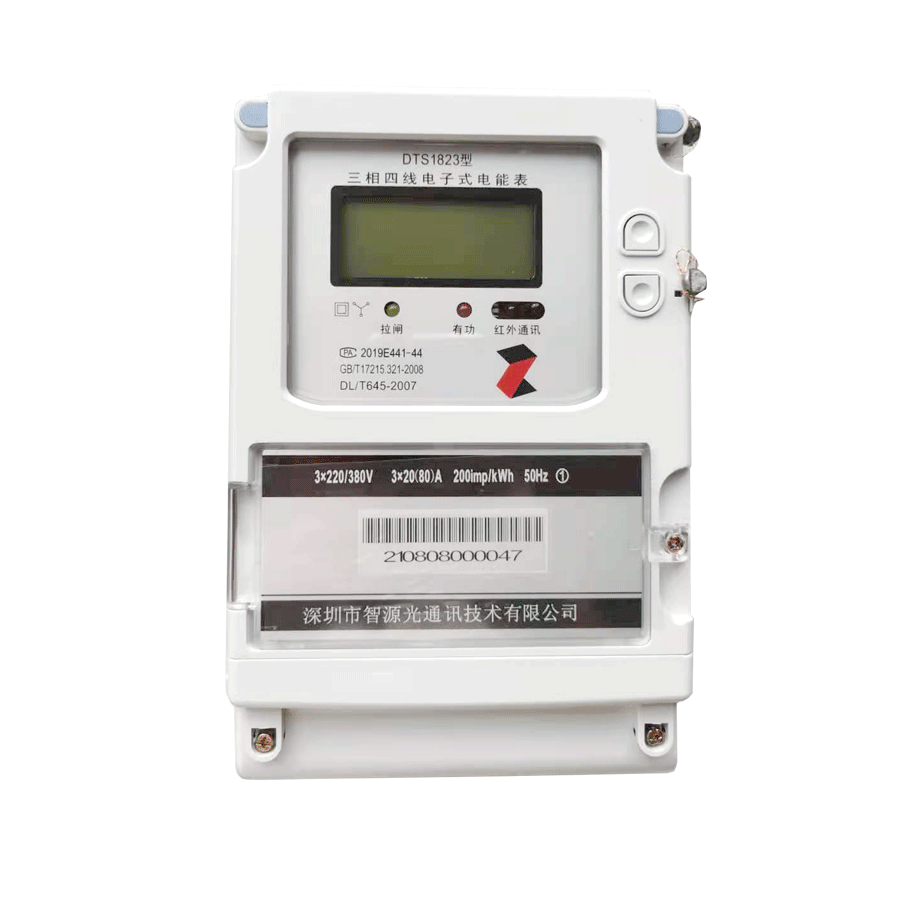

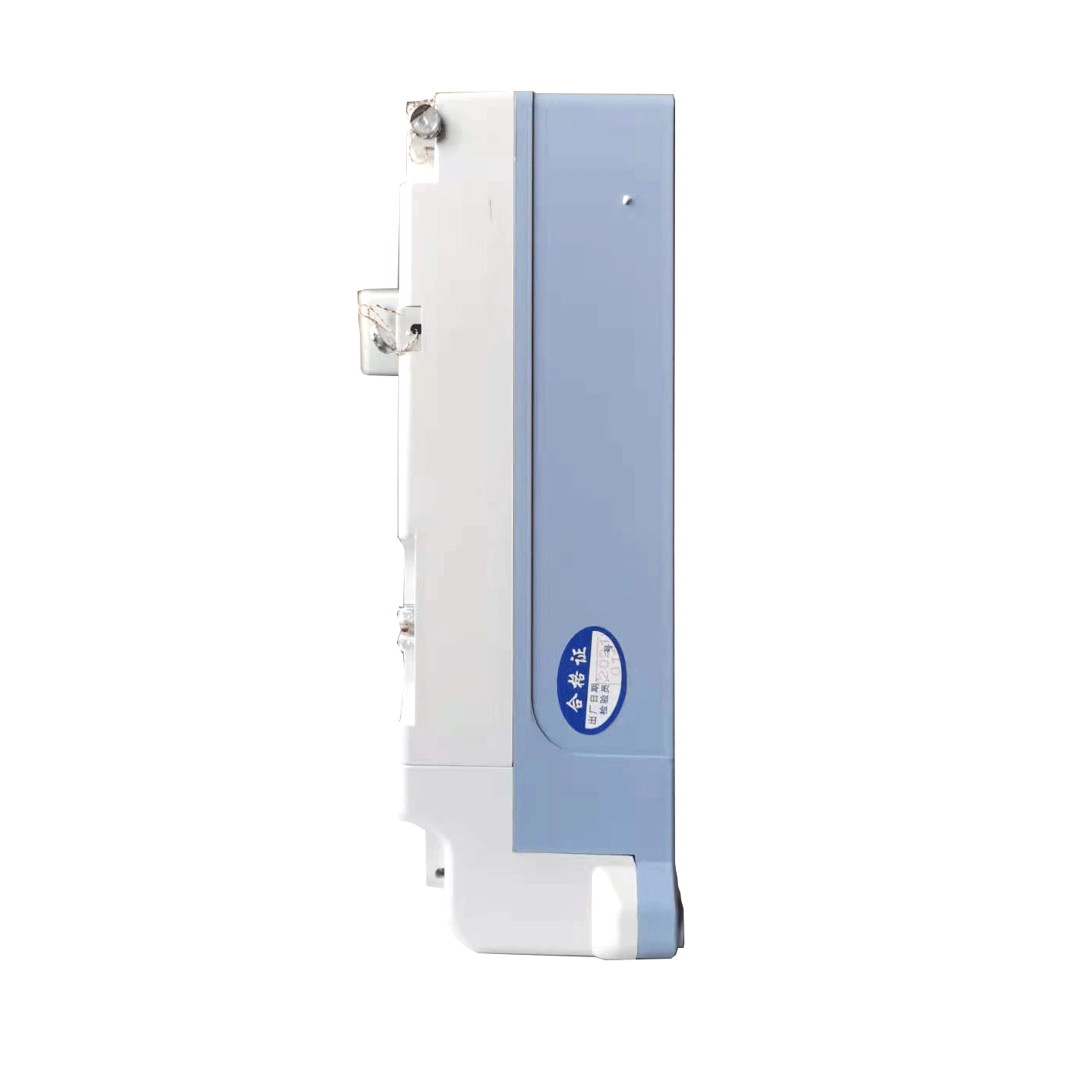

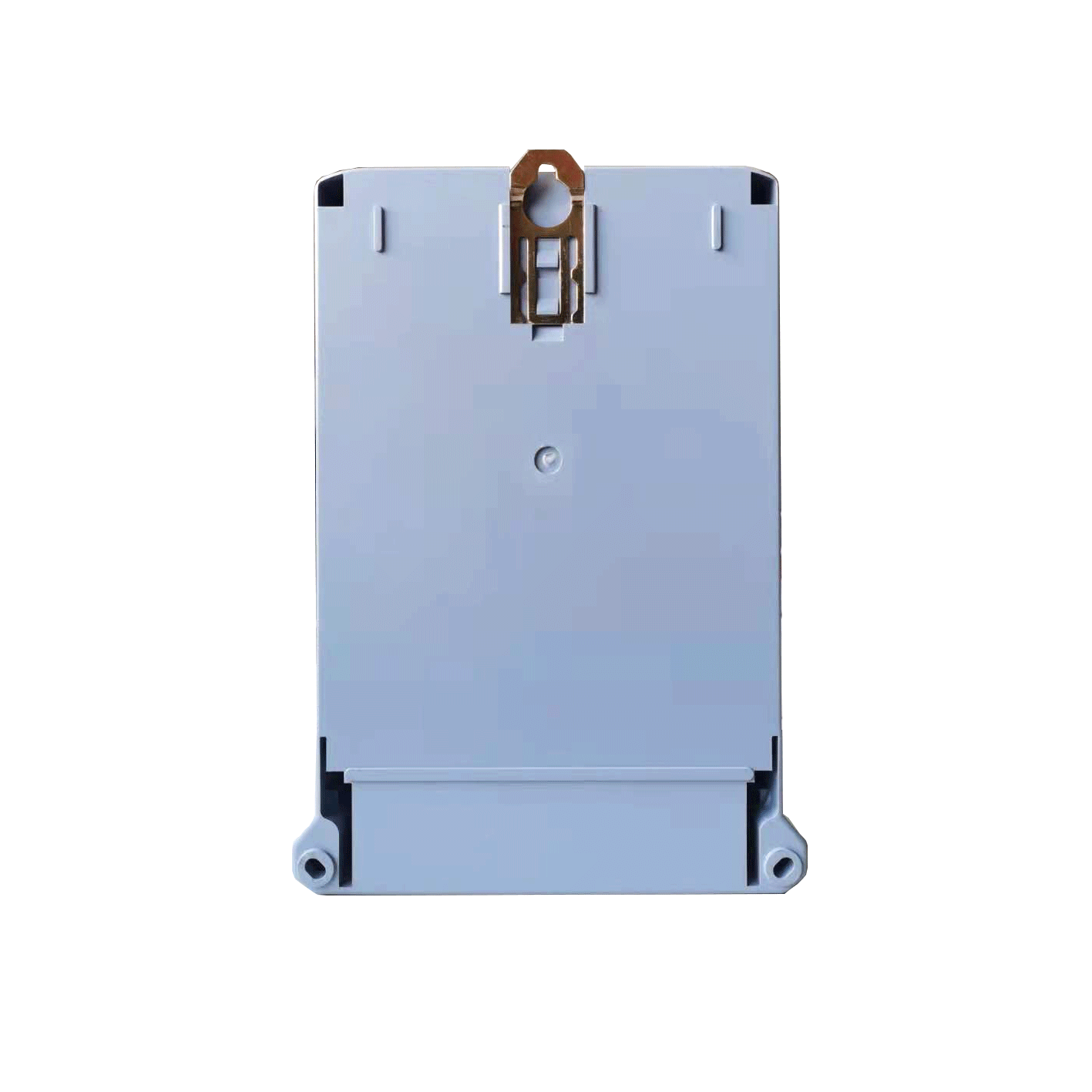

DTS1823型?三相電子式電能表

（本地/遠程有功預付費版）

三相電子式電能表（本地/遠程有功預付費版）是以全數字化、智能化的電能計量專用芯片為核心，結合單片機智能處理技術的高性能計量儀表。具有完全數字化電能計量、智能化收費控制、防竊電管理、用戶信息管理等多功能的新一代產品。該電能表是當前改革用電體制，實現電能商品化，解決收費難及調節電網負荷狀態的理想產品。

該產品可安裝在室內或室外電表箱內。適應于環境溫度為-20℃~45℃，相對濕度不大于85%的條件下使用。該產品各項性能指標完全符合GB/T 18460.3-2001《預付費電能表》標準中的規定。

新一代智能型高科技網絡預付費電能計量電表

DTS1823系列有功預付費電表特點

安裝

便捷

顯示

直觀

精致

小巧

遠距

傳輸

低耗

長壽

通訊

規約

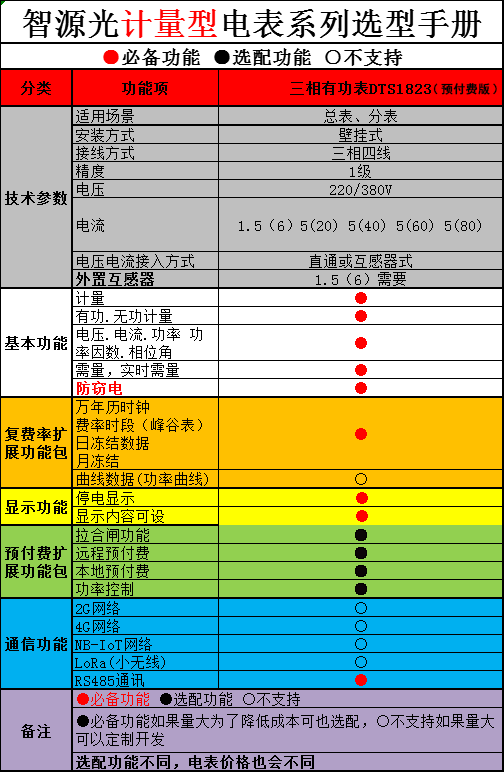

產品參數

品牌電表+自組網技術+云臺系統

國家標準	GB/T18460.3-2001標準
額定電壓	3×220/380V
標定電流	3×1.5(6) A、3×5(20)A、3×10(40)A、 ?3×15(60)A、3×20(80)A等多種電流規格
額定頻率	50Hz；
環境條件	標準工作溫度為-20～+45℃ ?極限工作溫度為-30～+55℃ ?相對濕度≤85%
精度等級	1.0級、2.0級
整機功耗	< 2W
防潛功能	具有防潛動邏輯設計
數據保存	斷電后數據保存時間≥10年
工作壽命	>10年
重量	約1.8Kg
外形尺寸	249mm×150mm×76mm

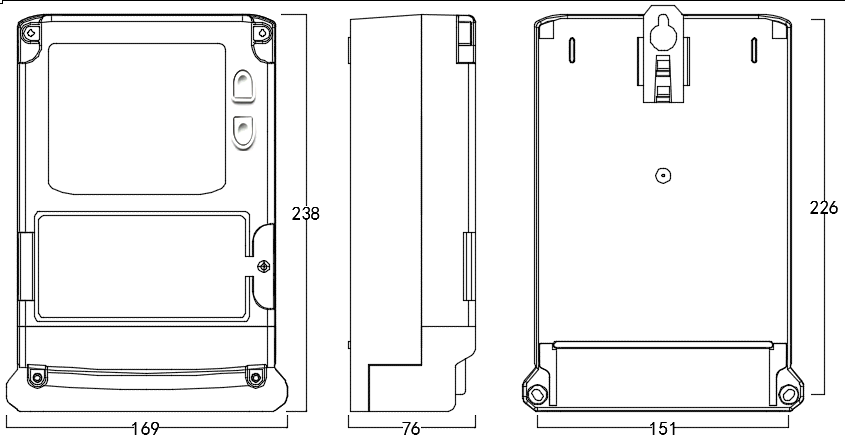

遠程預付費版尺寸圖（僅用于遠程預付費售電系統中，不能插卡本地售電）

本地預付費版尺寸圖（支持本地插卡售電或遠程預付費售電系統中）

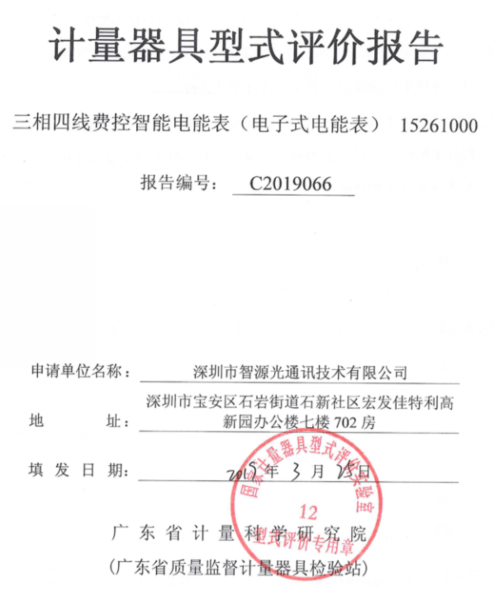

?智源光DTS1823型電能表，均通過國家質量技術監督局送檢報告（CPA及型式試驗報告），計量精度1級，完全滿足國家標準可應用于計量收費。

電表工作原理及結構：

預付費電表液晶顯示：

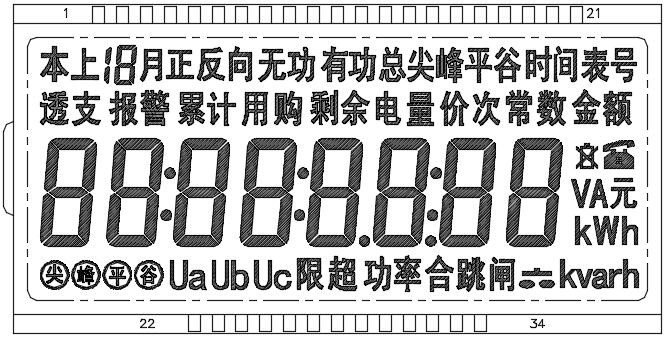

預付費電表液晶顯示說明：

DTS1823預付費有功版電表使用方法說明：

電表安裝方法說明：

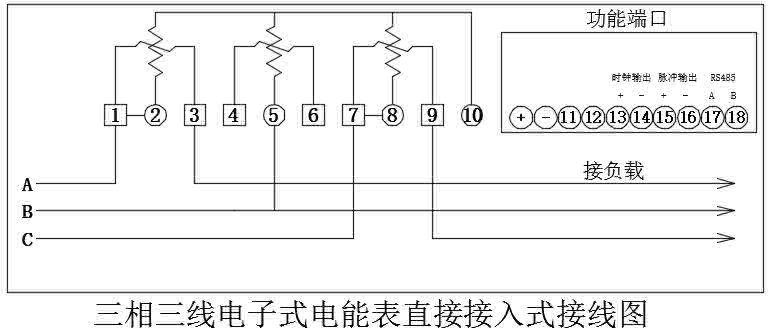

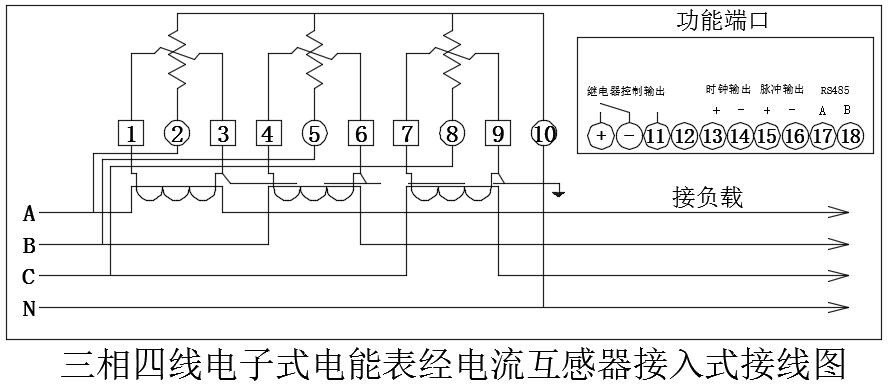

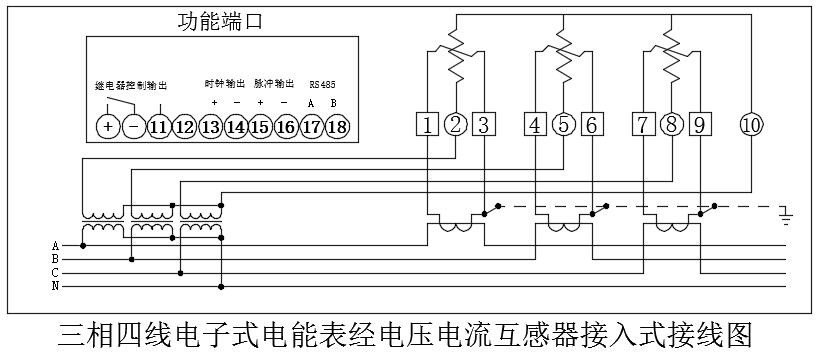

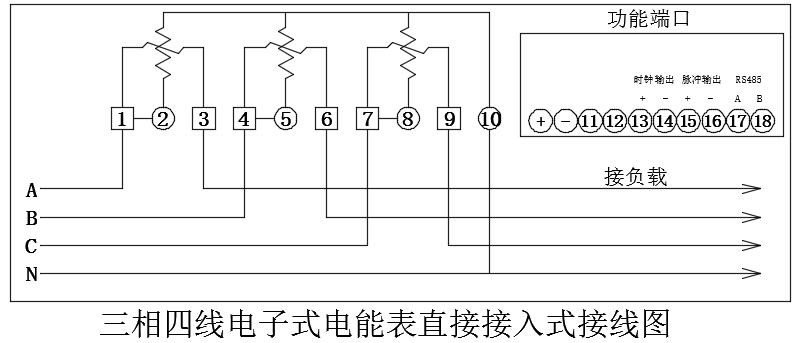

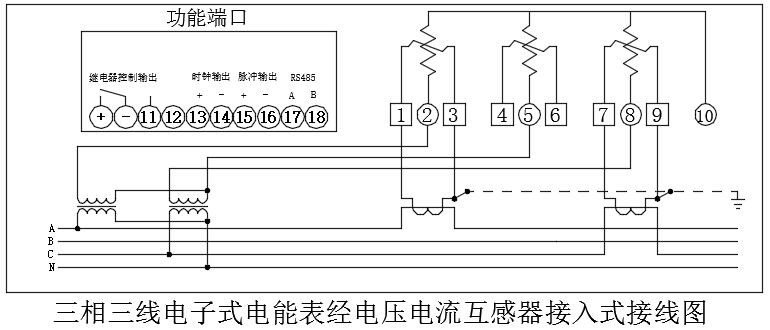

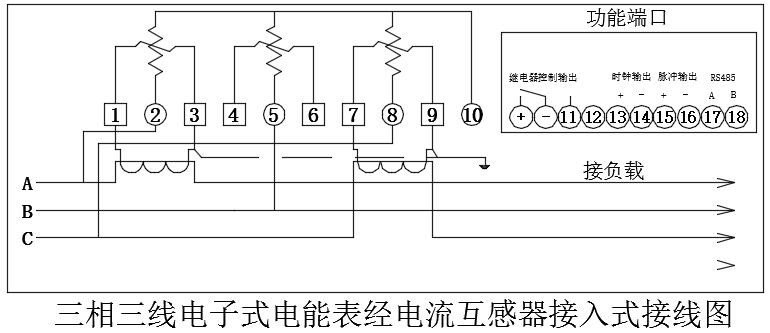

電能表接線圖示：

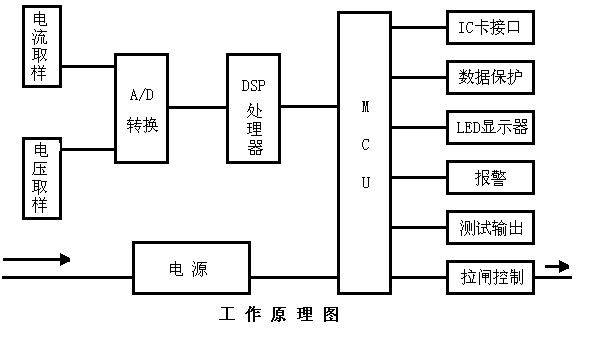

如右圖所示，電表主要由兩大功能模塊組成：其一是電能計量單元，采用大規模專用集成電路，將電流電壓量轉換成與有功電能成比例的脈沖，實現電能計量；其二為數據處理單元，采用專用單片微機處理器、完成電能計量、數據處理、讀寫卡顯示、負荷控制等功能。

電能表外殼由底座、上蓋、端鈕盒蓋等幾部分組成，上蓋和端鈕盒蓋分別加有鉛封，上蓋右側有IC卡插座（本地版）或控制按鈕（遠程版）。電能表面板有液晶用于顯示用電信息、報警信息和操作提示信息。

三相電子式電能表（本地/遠程有功預付費版）顯示剩余電量采用倒計數方式工作，最小顯示遞減單位為0.01kWh。當剩余電量為0 kWh時斷電一次，用戶插入用電卡后可繼續用電。數碼管遞減為負值顯示，以提醒用戶需要輸入新的購電量。當負值達到一定值時（出廠前可設定，一般為-10kWh）則自動斷電，輸入新的購電量后恢復供電。當剩余電量小于報警值時，剩余電量閃爍顯示。

電能表在通電情況下，按按鍵或反向插入ＩＣ卡，序號及內容見下表。

序號	內容	顯示內容
1	剩余電量	XXXXXX.XXkwh
2	有功用電量	XXXXXX.XXkwh
3	購電量	XXXXXX.XXkwh
4	累計購電量	XXXXXX.XXkwh
5	購電次數	XXXX
6	透支電量	XXXXXX.XXkwh
7	報警電量	XXXXXX.XXkwh
8	通迅地址號	H-000000/L-000000
9	電表常數	C=XXXX
10	當前功率	P=XXXX.XXkwh
11	限電功率	PL=XXXX.XXkwh
12	電表表號	Nxxxxxxx

▲本地版

1.用戶持購電卡到本地區供電部門專用微機上購電，售電機將加密信息及購電量寫入購電卡。
2.購電后，用戶將購電卡（購電卡有彩印面的一面朝內，按箭頭方向）插入自己的電能表IC卡插槽內數秒（插到底），購電量讀出后拔出購電卡（LED顯示購電量），電能表同時將用電情況寫在用戶的購電卡上。成功顯示“good”，然后顯示剩余電量，否則電能表顯示錯誤顯示“E”。當用戶再次購電時，回寫數據被管理系統讀取，進行用電管理。
3.對于售電、供電管理部門提供清零卡、截電卡等特殊功能卡。該類卡一般為限制的使用。
4.嚴禁用潮濕的卡插入表中。

▲遠程版

1.用戶或管理人員通過手機或者電腦上進行購電。
2.用戶欠費后需用戶通過手機或電腦合閘，一般不建議欠費停電后售電、供電管理部門提供遠程合閘操作，防止帶來的安全事故糾紛。

1.電能表在出廠前經檢驗合格，加鉛封，即可安裝使用；
2.電能表應安裝在室內或室外電表箱內使用，安裝表的底板應固定在堅固耐火的墻上，建議安裝高度為1.8米左右，空氣中無腐蝕性氣體；
3.電能表應按照接線端鈕盒上接線圖進行接線，最好用銅線或銅接線頭接入；
4.電能表顯示的電能量單位為kWh；

產品運輸儲存與保證期限

1.電能表的運輸和存貯不應受到劇烈沖擊，小心輕放，且按包裝箱上“向上”、“防潮”的要求放置。應符合GB/T15464-1995《儀器儀表包裝通用技術條件》規定運輸儲存。

2. 儲存環境-40℃～70℃，相對濕度不超過85％，空氣中不應含腐蝕性氣體。電能表在倉庫里保存應放在臺架上，拆箱后單只包裝的電能表疊放高度不超過五塊，整箱疊放高度不超過五箱。

3. 電能表自出廠日期起三年內，在用戶遵守說明書規定要求，并在鉛封完整的條件下，電能表不符合技術條件所規定的要求時，給予免費修理或更換。

關于DTS1823 三相電子式電能表的常見問題

我們專門為您準備了一些常見問題的答案，以方便您快速了解我們的產品。

1.我是臨街商鋪業主，主要是照明和生活用電，想找一款成本便宜些的三相表，這款合適嗎？

合適。三相電子式有功電能表適合商業用戶、具有高精度、高靈敏度、高可靠性、長壽命、低成本的特點，能夠精確計量三相有功電能，以同一方向累計電能。

2.這款表有通訊接口嗎？支持遠程數據采集嗎？

我公司DTS1823型有功表具有一路調制型紅外通訊接口和一路完全隔離的RS485通訊接口，方便現場維護或者遠程數據采集。

3.這款表尺寸大嗎？我的安裝空間有點小。

三相電子式有功表的外形體積和其他三相表相比小很多，該表體積小、重量輕、便于安裝。

4.這款表內有開關嗎？

該表不支持內置開關，考慮到用戶使用的階梯成本需求此款電表沒有配置內置開關，如需內置開關電表請選擇其它型號三相表。

采用智源光自主研發的智能水電表設備，搭配智能化后臺抄表系統，可幫助客戶實現各種遠程抄表、本地抄表、預付費自動拉合閘等電力管理改造

各種抄表方案相關資訊

27

19-08

智能預付費遠程抄表方案（全無線）

手機與電腦同步操作，用戶可在手機微信公眾號上直接查詢用電情況、欠費可自動繳費，自動合閘。免除因管理中心無人留守時的繳費等待，減少客訴。

23

19-08

公寓樓層遠程水、電集抄系統方案

水表一體遠程自動抄表電表采用內置通訊模塊的單相電子式電能表。模塊內置，直接與集中器通訊。水表通過485方式連接無線采集器，采集器通過無線方式與集中器通訊。集中器與后臺之間采用4G通訊方式連接。

31

19-07

什么是自動集抄？工廠實現水電表遠程抄表應該具備什么條件？最便宜的遠程抄表方案是什么？

A、主站系統與集中器之間采用4G聯接方式。 B、采集器與集中器之間采用短距離無線方式傳輸。 C、有表箱的電表通過RS485與采集器連接后通過無線與集中器連接； D、4P導軌表通過無線方式與集中器連接； E、無線水表直接通過無線與集中器連接或通過無線中繼與集中器連接。集中器與后臺之間采用4G傳輸，后臺管理平臺匯總數據并進行處理。

30

19-07

公寓遠程預自動抄表、預付費（可選）方案1

A、主站系統與集中器之間采用4G聯接方式。 B、采集器與集中器之間采用短距離無線方式傳輸。 C、有表箱的電表通過RS485與采集器連接后通過無線與集中器連接； D、4P導軌表通過無線方式與集中器連接； E、無線水表直接通過無線與集中器連接或通過無線中繼與集中器連接。集中器與后臺之間采用4G傳輸，后臺管理平臺匯總數據并進行處理。

25

19-09

遠程智能抄表方案——酒店一體化免管理長租公寓遠程自動抄表方案

25

19-09

遠程智能流量計抄表系統方案

16

19-10

智慧能源管理系統方案_智慧能耗監控管理系統方案_智源光

深圳市智源光通訊技術有限公司推出的智慧能源管理系統，主要面向工礦企業、小區樓宇、學校醫院、大型公共建筑需求側的電能管理。系統規劃符合國家電改“管住中間，放開兩頭”的思路，正好契合了能源互聯網中微網的管理系統思路。通過采集需求側和供給側的數據，結合大數據分析。為客戶提供及時、可靠的管理和需求預測功能。是一套以監測、分析為手段面向業務和技術支撐的平臺。

30

19-07

什么是遠程抄表？工廠遠程自動抄表應該怎么做？預付費電表是什么？

架構網絡與平臺以實現數據采集、存儲、統計、分析、發布及安全管理，建立可靠、高效的遠程自動抄表系統。

DTS1823 三相電子式電能表（本地/遠程有功預付費版）

馬上咨詢

客服電話 010-888888

DTS1823三相電子式電能表（本地/遠程有功預付費版）

一、用途及適用范圍

三相電子式電能表（本地/遠程有功預付費版）是以全數字化、智能化的電能計量專用芯片為核心，結合單片機智能處理技術的高性能計量儀表。具有完全數字化電能計量、智能化收費控制、防竊電管理、用戶信息管理等多功能的新一代產品。該電能表是當前改革用電體制，實現電能商品化，解決收費難及調節電網負荷狀態的理想產品。

該產品可安裝在室內或室外電表箱內。適應于環境溫度為-20℃~45℃，相對濕度不大于85%的條件下使用。該產品各項性能指標完全符合GB/T 18460.3-2001《預付費電能表》標準中的規定。

二、??主要功能及特點

2.1本地預付費版

1、標準IC卡硬件加密預收費，供電部門以出售用電卡（IC卡）的方式銷售電量預收電費，用戶先買后用或通過遠程預付費售電系統進行售電管理。

2、集完全數字化計量、電量顯示、預付費控制、讀卡，智能防竊電等多種功能融為一體，具有極高的可靠性。

3、過負載保護。負載超過設定最大電流連續一段時間，切斷供電回路,液晶上閃爍報警符號。電能表自動延時一段時間將自動合閘。

4、用電IC卡經軟硬件多重加密，完全確保數據的安全、正確、可靠。經過特殊設計，

用電IC卡上記錄了用戶插卡時電表的剩余電量和累計電量以及是否有竊電行為的信息。

5、完善的卡口保護電路，可有效防止各種對卡口惡意攻擊的行為。

6、顯示剩余電量，顯示位數為8位（6位整數，2位小數）。

7、剩余電量達到預報警電量，液晶上閃爍顯示剩余電量，以提示用戶需輸入新的購電量。

8、當電能表中剩余電量為零時，電能表自動跳閘，中斷供電，此時，用戶必須持購電卡到售電部門購電(供電部門設置可以有透支電量，插入購電卡后用戶可以使用一定限值電能)，用帶有有效電量的購電卡插入表內后，方可正常供電。

9、所欠電量達到一定值自動斷電，輸入新的購電量（扣除已透支的電量）后自動恢復供電。

9、磁保持繼電器的應用，一方面提高了斷電動作的可靠性，降低了斷電動作后的功耗，同時也克服了繼電器大電流長時間工作時觸點沾連的毛病。

10、停電時，自動保存數據，來電后自動恢復數據。

11、計算機+專用IC卡讀寫器+收費管理軟件構成售電管理系統。

12、對記錄的信息進行對比分析，管理系統可以列出懷疑有竊電行為的用戶，以便重點檢查，減少防、查竊電行為的工作量。

13、電能表接線反向，電能表也能正確計量。

2.2?遠程預付費版

不提供IC卡插槽，僅用于遠程預付費抄表系統中。

三、規格及主要技術參數

國家標準	GB/T18460.3-2001標準
額定電壓	3×220/380V
標定電流	3×1.5(6) A、3×5(20)A、3×10(40)A、 ?3×15(60)A、3×20(80)A等多種電流規格
額定頻率	50Hz；
環境條件	標準工作溫度為-20～+45℃ ?極限工作溫度為-30～+55℃ ?相對濕度≤85%
精度等級	1.0級、2.0級
整機功耗	< 2W
防潛功能	具有防潛動邏輯設計
數據保存	斷電后數據保存時間≥10年
工作壽命	>10年
重量	約1.8Kg
外形尺寸	249mm×150mm×76mm

四、工作原理及結構

4.1工作原理：

如圖所示，電表主要由兩大功能模塊組成：其一是電能計量單元，采用大規模專用集成電路，將電流電壓量轉換成與有功電能成比例的脈沖，實現電能計量；其二為數據處理單元，采用專用單片微機處理器、完成電能計量、數據處理、讀寫卡顯示、負荷控制等功能。

?

4.2結構

電能表外殼由底座、上蓋、端鈕盒蓋等幾部分組成，上蓋和端鈕盒蓋分別加有鉛封，上蓋右側有IC卡插座（本地版）或控制按鈕（遠程版）。電能表面板有液晶用于顯示用電信息、報警信息和操作提示信息。

五、??預付費電能表顯示

三相電子式電能表（本地/遠程有功預付費版）顯示剩余電量采用倒計數方式工作，最小顯示遞減單位為0.01kWh。當剩余電量為0 kWh時斷電一次，用戶插入用電卡后可繼續用電。數碼管遞減為負值顯示，以提醒用戶需要輸入新的購電量。當負值達到一定值時（出廠前可設定，一般為-10kWh）則自動斷電，輸入新的購電量后恢復供電。當剩余電量小于報警值時，剩余電量閃爍顯示。

顯示說明：電能表在通電情況下，按按鍵或反向插入ＩＣ卡，序號及內容見下表。

?

序號	內容	顯示內容
1	剩余電量	XXXXXX.XXkwh
2	有功用電量	XXXXXX.XXkwh
3	購電量	XXXXXX.XXkwh
4	累計購電量	XXXXXX.XXkwh
5	購電次數	XXXX
6	透支電量	XXXXXX.XXkwh
7	報警電量	XXXXXX.XXkwh
8	通迅地址號	H-000000/L-000000
9	電表常數	C=XXXX
10	當前功率	P=XXXX.XXkwh
11	限電功率	PL=XXXX.XXkwh
12	電表表號	Nxxxxxxx

六、使用方法

6.1?本地版

1、用戶持購電卡到本地區供電部門專用微機上購電，售電機將加密信息及購電量寫入購電卡。

2、購電后，用戶將購電卡（購電卡有彩印面的一面朝內，按箭頭方向）插入自己的電能表IC卡插槽內數秒（插到底），購電量讀出后拔出購電卡（LED顯示購電量），電能表同時將用電情況寫在用戶的購電卡上。成功顯示“good”，然后顯示剩余電量，否則電能表顯示錯誤顯示“E”。當用戶再次購電時，回寫數據被管理系統讀取，進行用電管理。

3、對于售電、供電管理部門提供清零卡、截電卡等特殊功能卡。該類卡一般為限制的使用。

4、嚴禁用潮濕的卡插入表中。

6.2?遠程版

1、用戶或管理人員通過手機或者電腦上進行購電，。

2、用戶欠費后需用戶通過手機或電腦合閘，一般不建議欠費停電后售電、供電管理部門提供遠程合閘操作，防止帶來的安全事故糾紛。

七、? ??安裝

1、電能表在出廠前經檢驗合格，加鉛封，即可安裝使用；

2、電能表應安裝在室內或室外電表箱內使用，安裝表的底板應固定在堅固耐火的墻上，建議安裝高度為1.8米左右，空氣中無腐蝕性氣體；

3、電能表應按照接線端鈕盒上接線圖進行接線，最好用銅線或銅接線頭接入；

4、電能表顯示的電能量單位為kWh；

5、安裝見下圖。

5.1本地預付費版（支持本地插卡售電或遠程預付費售電系統中）
