PEC-05A型面板安裝式

三相四線多功能電力監測儀

PEC-05A系列三相數智電力儀表具有精確電量測量、電能計量、諧波、可編程越限報警、通訊等功能；配有豐富的輸入輸出接口，可用于現場設備的狀態監測與控制，為電力應用專家提供量測支持，為SCADA和智能電網提供數據基礎，為能效管理、能源管理提供決策依據。

PEC-05A系列三相數智電力儀表以高可靠的工業標準設計而成，采用多種隔離和抗干擾措施，能夠在高干擾電力系統環境中可靠運行。

新一代智能型高科技網絡預付費電能計量電表

網絡預付費電表?功能特點

安裝

便捷

精致

小巧

直觀

指示

遠距

傳輸

低耗

長壽

通訊

規約

產品參數

性能			參數
測量	接線方式		三相四線
	電壓	額定值	220/380V
		過負荷	持續：1.2倍瞬時：2倍1s
		功耗	<0.5VA/相
		精度	RMS（真有效值）測量，精度0.2%
		準確度范圍	5V ~ 1.2倍額定電壓
	電流	額定值	1.5A
		過負荷	持續：1.2倍瞬時：20倍1s
		功耗	<0.15VA/相（In = 1.5A）
		精度	RMS（真有效值）測量，精度0.2%
		準確度范圍	0 ~ 1.8A（In = 1.5A）
	頻率		50Hz，精度：±0.02Hz
	功率、功率因數		精度0.5%
	電能		有功電能1級，無功電能2級
輸入	開關量輸入DI		24V直流激勵自激，去抖時間20ms
輸出	開關量輸出DO		電磁式，觸點容量：5A，AC250V
	模擬量輸出AO		輸出范圍4~20mA，負載能力500Ω，精度1%
	電能脈沖輸出		最多選配2路電能脈沖輸出，光耦隔離輸出
通訊	接口		RS485，波特率：1200~19200bps
	協議		MODBUS-RTU協議DL/T645-2007協議
電源	工作范圍		AC/DC：?85~264V
	功耗		<4W
環境	運行溫度		-25℃?~ +70℃
	大氣壓力		70kPa ~ 106kPa
	相對濕度		5% ~ 95%（無冷凝）

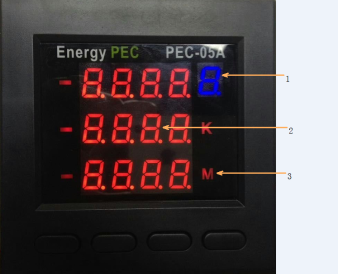

外形	顯示		高亮度三排LED顯示

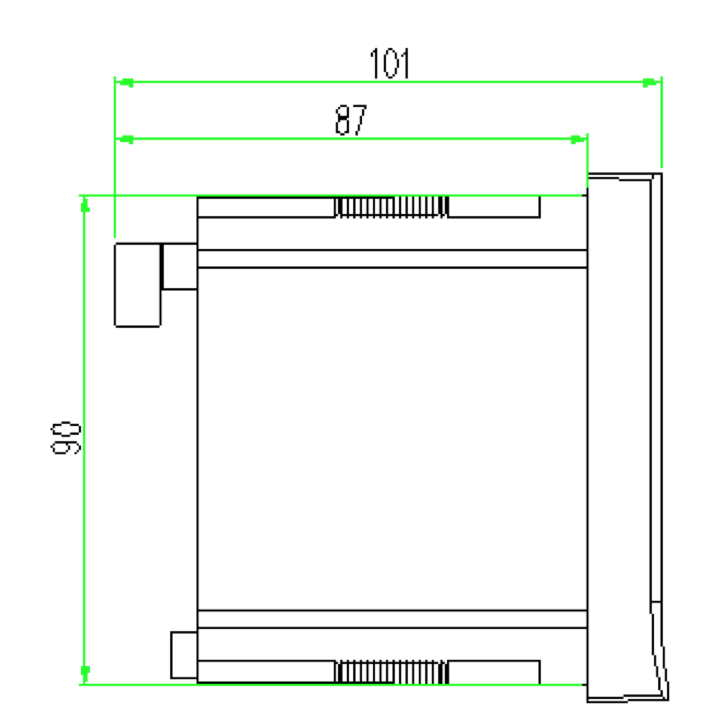

	尺寸		96×96×90（長×寬×深）

品牌電表+自組網技術+云臺系統

三相四線多功能電力監測儀

1.三相四線多功能電力監測儀功能配置表

2.三相四線多功能電力監測儀通訊圖解

點擊下載完整說明書

PEC			05A	U	I
常規配置	測量	U	?	?
		I	?		?
		F	?	?
		P	?
		Q	?
		PF	?
	需量	D	?
	電能	E	?
	諧波		?	?	?
電能脈沖			選配
開關量輸入（DI）			選配
開出量輸出（DO）			選配
模擬量輸出（AO）			選配
通訊			RS485，選配

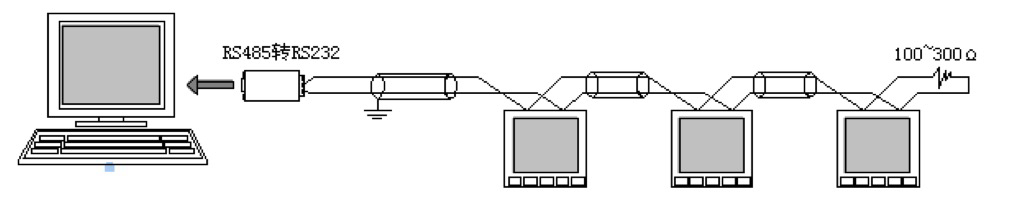

裝置可選配最多2路RS-485通信口，波特率最高可達19200bps。通信電纜總長度不能超過1200米，各個設備的RS-485口正負極性必須連接正確。如果屏蔽雙絞線較長，建議在其末端接一個100～300Ω的電阻以提高通信的可靠性。也可以通過遠程抄表終端遠程接入智源光能耗監測或配電房監測云平臺。
