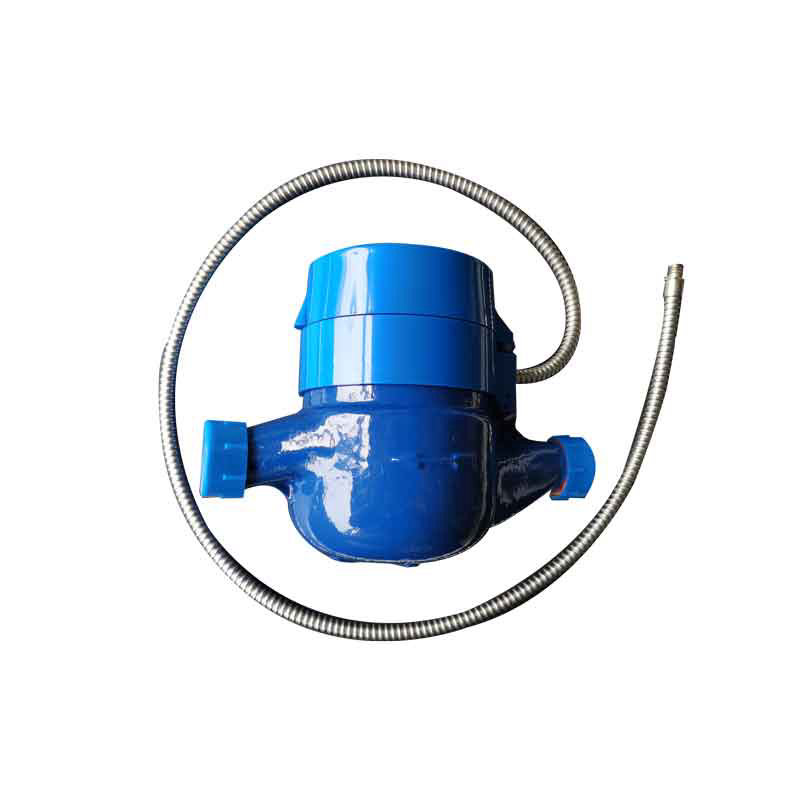

光電直讀遠傳水表

智源光智能水表系列光電直讀遠傳水表，采用光電直讀技術直接讀取字輪數據，可將讀數誤差降低至零，是自動抄表系統中機電轉換零誤差的電子遠傳水表。LXS(R)系列水表為干式結構，標度盤字輪不受水質影響，讀數永久清晰，精度高，且采用低功耗設計，僅在抄表時才需要供電，使用壽命長，適用于小型工業用水和家庭用水。

新一代智能型高科技網絡預付費電能計量電表

智能光電直讀遠傳水表功能特點

安裝

便捷

精致

小巧

直觀

指示

遠距

傳輸

低耗

長壽

通訊

規約

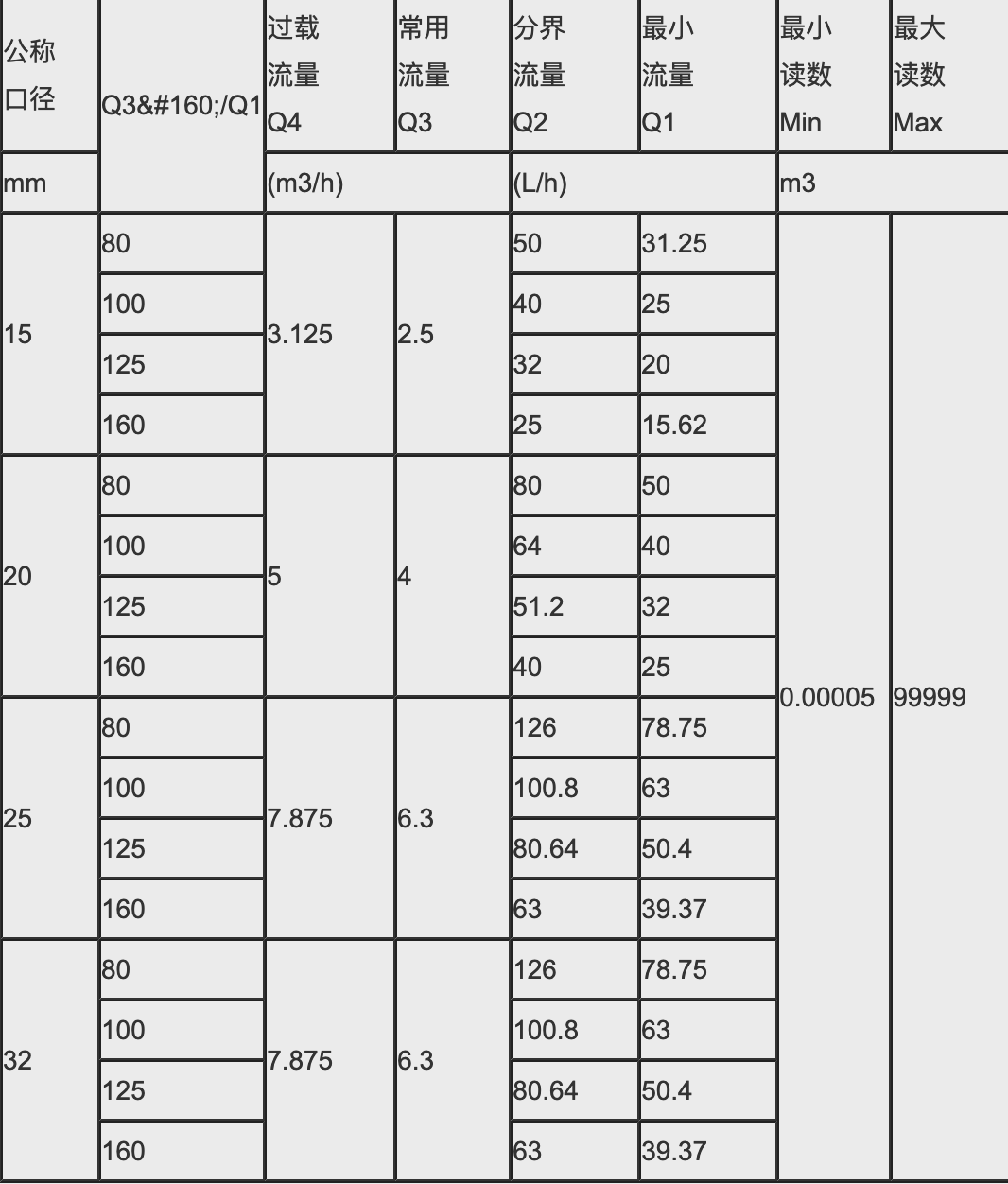

光電直讀遠傳水表產品參數

公稱口徑	Q3 /Q1	過載流量 Q4	常用流量 Q3	分界流量 Q2	最小流量 Q1	最小讀數 Min	最大讀數 Max
mm	Q3 /Q1	(m3/h)		(L/h)		m3
15	80	3.125	2.5	50	31.25	0.00005	99999
	100			40	25
	125			32	20
	160			25	15.62
20	80	5	4	80	50
	100			64	40
	125			51.2	32
	160			40	25
25	80	7.875	6.3	126	78.75
	100			100.8	63
	125			80.64	50.4
	160			63	39.37
32	80	7.875	6.3	126	78.75
	100			100.8	63
	125			80.64	50.4
	160			63	39.37

品牌電表+自組網技術+云臺系統

光電直讀遠傳水表的特性介紹

1.智源光光電直讀遠傳水表產品特點：

2.光電直讀遠傳水表用途：

3.遠傳水表示值誤差限：

4.備注：

符合《電子遠傳水表》（CJ/T224-2012）標準；?

符合《飲用冷水水表和熱水水表》（GB/T778.1~3-2007）國家標準；）國家標準；?

工作電源：DC(9-15)V或DC(24-12)V；?

采用先進的數據編碼及校驗方式，通訊可靠性高；?

符合EMC、ESD、EMI等電子產品電磁兼容方面技術要求，處于行業領先水平；?

通訊協議：M-BUS，行業通用或用戶指定；?

通訊傳輸速率：1200bps/2400bps；

遠傳水表用于家庭或一個居民單元測量流經自來水管道的水體積總量，并具有發訊傳感器，可作為各種智能遠程抄表系統的計量發訊儀表。

從包括最小流量(qmie)到不包括分界流量(qt)的低區±5%

從包括分界流量(qt)至包括過載流量(qt)的高區±2%(熱水±3%)

1、脈沖常數可根據用戶要求而定

2、引出線長一般為1米至1.2米（可根據用戶要求而定）

3、引出線可選配不銹鋼防護套，長500-900mm,端部連接螺紋M8x1長5mm

4、引出線連接方式a、干簧管傳感器，連接線為兩芯，無極性。B、霍爾元件，連接為三芯，紅色為電源正（3-3.6V）綠色為輸出，黑色為公共地。C、光電元件，連接為四芯，紅色為電源正（4.5-15V），綠色為輸出，黃色為備用檢測端。

使用條件：?

冷水水表工作水溫：+0.1℃~+35℃

熱水水表工作水濕：+0.1℃~+90℃

工作壓力≤1.0MPa

關于智源光智能光電直讀遠傳水表的常見問題

我們專門為您準備了一些常見問題的答案，以方便您快速了解我們的產品。

1.光電直讀水表與以前的老式水表有什么區別？怎么讀數？

光電直讀水表是支持遠程抄表系統的電子式水表。具有壓力損失小、流量大、精度高，使用壽命長等優點。計數器真空密封，讀數永久保持清晰。該款水表可以直接讀取當前表盤示數。

2.光電直讀水表采用什么通信傳輸方式呢？

抄表方式采用M-BUS總線傳輸方式。其他傳輸方式可以定制化生產。

3.新建商業綜合體，選擇哪種水表好呢？

目前商業綜合體逐步智能化。水表也同樣經受了革新，為滿足后期水電一體智能化抄表系統，安裝水表時選擇光電直讀帶遠傳功能的水表更好，這樣后續對接智能化全屋系統就不用再更換水表了。

4.水表怎么看?單位是一立方還是一噸?一噸等于多少立方呢?

光電直讀遠傳水表在計度器上顯示多少數字，就是多少立方水，1立方等于1噸。就像電表用電1千瓦時等于1度一樣。

采用智源光自主研發的智能水電表設備，搭配智能化后臺抄表系統，可幫助客戶實現各種遠程抄表、本地抄表、預付費自動拉合閘等電力管理改造

各種抄表方案相關資訊

27

19-08

智能預付費遠程抄表方案（全無線）

手機與電腦同步操作，用戶可在手機微信公眾號上直接查詢用電情況、欠費可自動繳費，自動合閘。免除因管理中心無人留守時的繳費等待，減少客訴。

23

19-08

公寓樓層遠程水、電集抄系統方案

水表一體遠程自動抄表電表采用內置通訊模塊的單相電子式電能表。模塊內置，直接與集中器通訊。水表通過485方式連接無線采集器，采集器通過無線方式與集中器通訊。集中器與后臺之間采用4G通訊方式連接。

31

19-07

什么是自動集抄？工廠實現水電表遠程抄表應該具備什么條件？最便宜的遠程抄表方案是什么？

A、主站系統與集中器之間采用4G聯接方式。 B、采集器與集中器之間采用短距離無線方式傳輸。 C、有表箱的電表通過RS485與采集器連接后通過無線與集中器連接； D、4P導軌表通過無線方式與集中器連接； E、無線水表直接通過無線與集中器連接或通過無線中繼與集中器連接。集中器與后臺之間采用4G傳輸，后臺管理平臺匯總數據并進行處理。

30

19-07

公寓遠程預自動抄表、預付費（可選）方案1

A、主站系統與集中器之間采用4G聯接方式。 B、采集器與集中器之間采用短距離無線方式傳輸。 C、有表箱的電表通過RS485與采集器連接后通過無線與集中器連接； D、4P導軌表通過無線方式與集中器連接； E、無線水表直接通過無線與集中器連接或通過無線中繼與集中器連接。集中器與后臺之間采用4G傳輸，后臺管理平臺匯總數據并進行處理。

25

19-09

遠程智能抄表方案——酒店一體化免管理長租公寓遠程自動抄表方案

25

19-09

遠程智能流量計抄表系統方案

16

19-10

智慧能源管理系統方案_智慧能耗監控管理系統方案_智源光

深圳市智源光通訊技術有限公司推出的智慧能源管理系統，主要面向工礦企業、小區樓宇、學校醫院、大型公共建筑需求側的電能管理。系統規劃符合國家電改“管住中間，放開兩頭”的思路，正好契合了能源互聯網中微網的管理系統思路。通過采集需求側和供給側的數據，結合大數據分析。為客戶提供及時、可靠的管理和需求預測功能。是一套以監測、分析為手段面向業務和技術支撐的平臺。

30

19-07

什么是遠程抄表？工廠遠程自動抄表應該怎么做？預付費電表是什么？

架構網絡與平臺以實現數據采集、存儲、統計、分析、發布及安全管理，建立可靠、高效的遠程自動抄表系統。

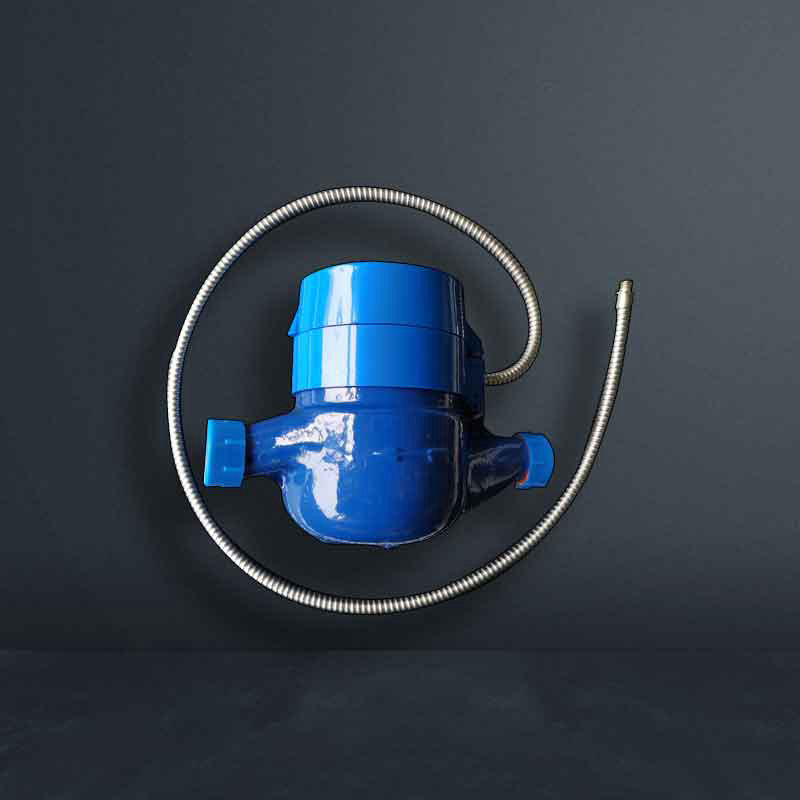

光電直讀普通RS485_M-bus智能水表

智源光智能水表系列光電直讀遠傳水表，采用光電直讀技術直接讀取字輪數據，可將讀數誤差降低至零，是自動抄表系統中機電轉換零誤差的電子遠傳水表。

馬上咨詢

客服電話 010-888888

產品概述：

智源光智能水表系列光電直讀遠傳水表，采用光電直讀技術直接讀取字輪數據，可將讀數誤差降低至零，是自動抄表系統中機電轉換零誤差的電子遠傳水表。LXS(R)系列水表為干式結構，標度盤字輪不受水質影響，讀數永久清晰，精度高，且采用低功耗設計，僅在抄表時才需要供電，使用壽命長，適用于小型工業用水和家庭用水。

產品特點：

符合《電子遠傳水表》（CJ/T224-2012）標準；?

符合《飲用冷水水表和熱水水表》（GB/T778.1~3-2007）國家標準；）國家標準；?

工作電源：DC(9-15)V或DC(24-12)V；?

采用先進的數據編碼及校驗方式，通訊可靠性高；?

符合EMC、ESD、EMI等電子產品電磁兼容方面技術要求，處于行業領先水平；?

通訊協議：M-BUS，行業通用或用戶指定；?

通訊傳輸速率：1200bps/2400bps；

遠傳水表用途：

遠傳水表用于家庭或一個居民單元測量流經自來水管道的水體積總量，并具有發訊傳感器，可作為各種智能遠程抄表系統的計量發訊儀表。

產品特點：

可供選擇的發訊傳感器類型有干簧管，霍爾元件，光電元件等傳感器；采用高可靠性傳感器，搞干擾性強，使用壽命長；不改變原水表的各項技術指標；保留原水表字輪顯示讀數功能；采用特殊結構設計，測試手段先進，保證信號采集可靠；水表至數據采集裝置的最大傳輸距離為150M；使用范圍廣，可與各種數據采集裝置配合使用；干式，沒式，熱水，冷水任選；部分可通過普通水表的改裝而實現。

技術參數：
